DC1798A-B

Описание для DC1798A-B от Analog Devices

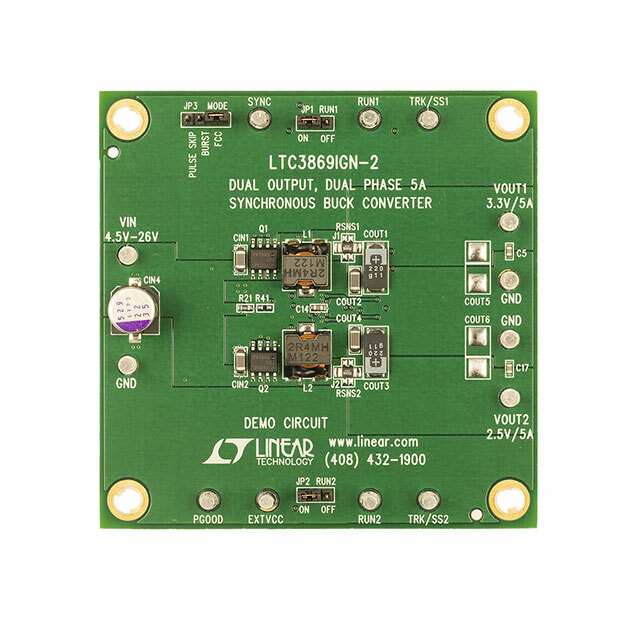

Общее описание: DC1798A-B — это демонстрационная плата для LTC3869-2, представляющая собой двухканальный понижающий (Buck) DC/DC-преобразователь. Плата разработана для оценки характеристик и функциональности LTC3869-2 в условиях реальных применений.

Преимущества:

• Гибкость: Плата поддерживает широкий диапазон входного напряжения от 4.5V до 26V и позволяет стабильно вырабатывать фиксированные выходные напряжения 2.5V и 3.3V.
• Комплексное решение: Модульность и полное укомплектование платы позволяют быстро приступить к оценке и тестированию решений на базе LTC3869-2 без необходимости дополнительной сборки.
• Высокая эффективность: Преобразователь демонстрирует высокий КПД даже при низких и средних уровнях нагрузки.

Недостатки:

• Ограничение по выходному току: Плата поддерживает максимум 5А на каждый канал, что может не подходить для высокотоковых применений.
• Требуется внимательность: Пользователю необходимо соблюдать осторожность при подключении и настройке для предотвращения повреждения компонентов платы.

Типовое использование:

• Применение в системах, требующих стабильного пониженного напряжения для питания микропроцессоров, логических схем и других чувствительных компонентов.
• Инженерные и научно-исследовательские задачи, связанные с разработкой и тестированием DC/DC-преобразователей.

Рекомендации по применению:

• Обязательно обеспечьте эффективное рассеивание тепла и вентиляцию для поддержания температуры в допустимых пределах.
• Используйте высококачественные конденсаторы и фильтры для предотвращения шумов и обеспечьте стабильную работу на выходах.

Основные технические характеристики:

• Входное напряжение: от 4.5V до 26V
• Выходное напряжение: 2.5V и 3.3V
• Выходной ток: до 5A на каждый канал
• Частота коммутации: 400kHz
• Топология регулятора: Понижающий (Buck)
• Тип платы: Полностью укомплектованная
• Комплект поставки: Плата

Возможные аналоги:

• DC2040A от Analog Devices
• DC2434A от Analog Devices

Партномер производителя: DC1798A-B
Производитель: Analog Devices Inc.
