DC1796A-E

Демонстрационная плата DC1796A-E от Analog Devices

Общее описание

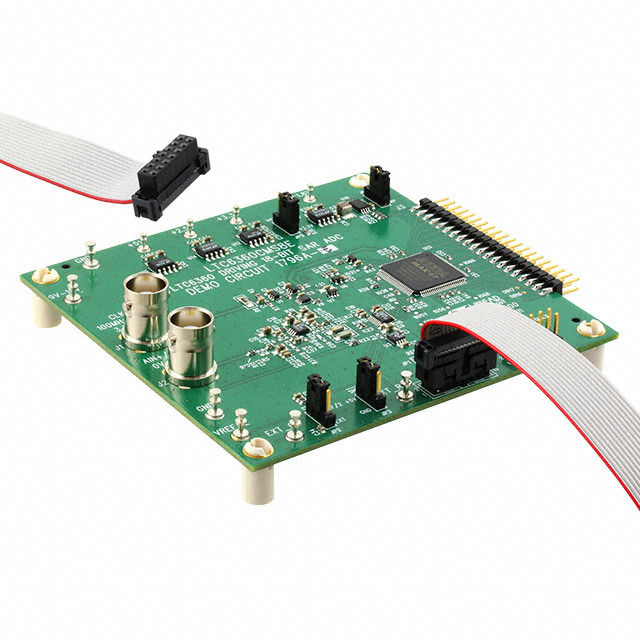

DC1796A-E представляет собой демонстрационную плату для оценки производительности 18-битного SAR АЦП (аналого-цифрового преобразователя) LTC2369-18, способного работать с частотой 1.6 млн выборок в секунду (MSPS). Плата также включает в себя прецизионный входной буфер усилителя LTC6360, что позволяет обеспечить высокую точность и линейность измерений.

Преимущества

• Высокая точность и разрешение: 18-битный АЦП обеспечивает высокую точность обработки входных сигналов.
• Высокая скорость выборок: Частота выборок до 1.6 MSPS позволяет использовать плату для быстрого сбора и обработки данных.
• Стабильность и линейность: Благодаря использованию LTC6360 достигается высокая линейность и стабильность сигналов.
• Удобный интерфейс: SPI-интерфейс упрощает интеграцию с широким спектром микроконтроллеров и процессоров.
• Полностью интегрированное решение: Все необходимые компоненты для быстрой оценки функциональности АЦП на одной плате.

Недостатки

• Сложность интеграции: Для неопытных пользователей может потребоваться время для освоения работы с платой и АЦП.
• Стоимость: Высокая точность и производительность могут влиять на стоимость устройства, что не всегда оправдано для менее требовательных приложений.

Типовое использование

• Высокоточные измерительные системы
• Инструментальные и тестовые приборы
• Системы сбора данных
• Промышленные контроллеры и датчики

Рекомендации по применению

• Убедитесь, что плата установлена на стабильной поверхности и правильно подключена к питанию.
• Следите за чистотой и качеством подключаемых сигналов, чтобы избежать помех и искажений.
• Рекомендуется использовать плату в окружающей среде, соответствующей техническим условиям эксплуатации.

Основные технические характеристики

• Количество АЦП: 1
• Разрядность: 18 бит
• Частота выборок: до 1.6 MSPS
• Интерфейс передачи данных: SPI
• Диапазон входных напряжений: 0 ~ VREF
• Потребляемая мощность: 18 мВт при 1.6 MSPS
• Используемые ИС: LTC2369-18, LTC6360
• Поставляемое содержание: Плата(ы)

Возможные аналоги

• DC2390A: Демонстрационная плата для 16-битного АЦП LTC2320-16 с частотой выбора до 1 MSPS.
• DC1783A: Демонстрационная плата для 20-битного АЦП LTC2378-20 с частотой выбора до 1 MSPS.

Заключение

DC1796A-E от Analog Devices представляет собой мощный инструмент для оценки и разработки точных и высокоскоростных систем сбора данных, что делает ее идеальным выбором для профессионалов в области электроники и тестовых измерений.
