DC1796A-A

DC1796A-A от Analog Devices

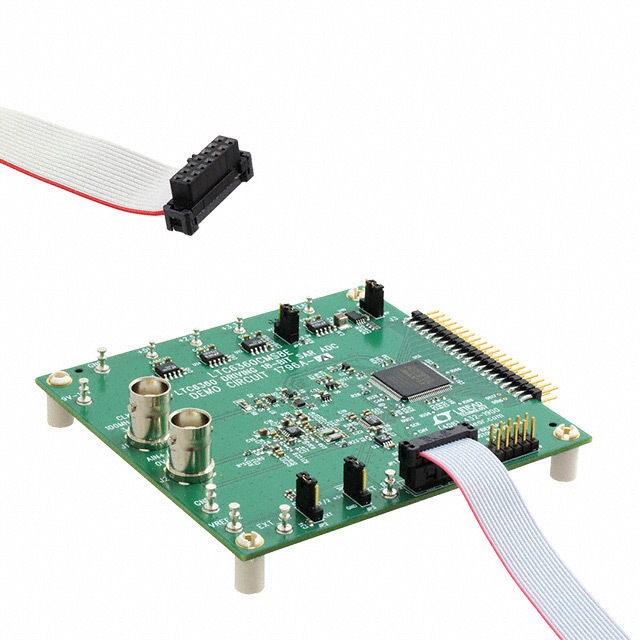

DC1796A-A — это демонстрационная плата для оценки работы высокоскоростного 16-битного аналого-цифрового преобразователя (АЦП) LTC2370-16 и усилителя LTC6360 от компании Analog Devices. Плата предназначена для демонстрации возможностей и характеристик АЦП с разрешением 16 бит и скоростью захвата до 2 миллионов выборок в секунду (MSPS).

Общее описание

DC1796A-A позволяет инженерам и разработчикам изучить производительность и функции высокоточечного АЦП с высокой скоростью оцифровки. Демонстрационная плата предлагает удобный способ подключения и тестирования для ускорения проектирования и улучшения конечного продукта.

Преимущества

• Высокая точность и разрешение: 16-битное разрешение позволяет достичь высокой точности при измерении аналоговых сигналов.
• Высокая скорость захвата: до 2 MSPS, что делает плату идеальной для приложений, требующих высокой пропускной способности.
• Удобство использования: готовая к использованию плата, не требующая сложной настройки, что облегчает процесс тестирования и оценки.
• Стабильная работа: использует передовые компоненты, такие как LTC2370-16 и LTC6360, обеспечивающие надежную и стабильную работу.

Недостатки

• Стоимость: высокая производительность может немного увеличивать стоимость демоплаты.
• Потребляемая мощность: работа на максимальной скорости может требовать повышенных энергозатрат.

Типовое использование

• Оценка и тестирование аналогово-цифровых преобразователей
• Разработка и прототипирование высокоскоростных систем сбора данных
• Научные исследования и измерения
• Промышленные приложения, где требуется высокая точность и скорость оцифровки данных

Рекомендации по применению

• Используйте DC1796A-A совместно с источником стабильного опорного напряжения для достижения максимальной точности.
• Подключайте плату к компьютеру с помощью интерфейса SPI для удобного считывания данных и управления.
• Поддерживайте хорошую теплоотводящую среду для обеспечения стабильной работы на высокой скорости.

Основные технические характеристики

• Разрешение: 16 бит
• Частота захвата: до 2 миллионов выборок в секунду (MSPS)
• Количество АЦП: 1
• Интерфейс данных: SPI
• Входной диапазон: 0 ~ VREF
• Мощность потребления: 19 мВт при 2 MSPS
• Основные компоненты: LTC2370-16, LTC6360
• Комплектация: демонстрационная плата

Возможные аналоги

• DC1525A — демонстрационная плата для LTC2380-24 от Analog Devices, рассчитанная на 24-битное разрешение.
• DC1567A — демонстрационная плата для LTC2500-32 от Analog Devices с 32-битным разрешением.

Использование демонстрационной платы DC1796A-A позволит быстрее и точнее оценить производительность и возможности высокоскоростного 16-битного аналого-цифрового преобразователя, а также упростит процесс разработки и прототипирования конечных устройств.
