DC1784B

DC1784B от Analog Devices

Общее описание

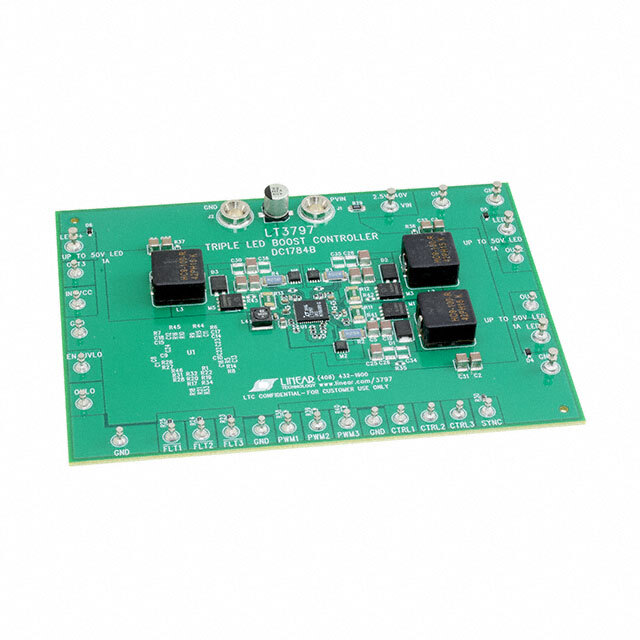

DC1784B - это оценочная плата, разработанная для демонстрации возможностей LED-драйвера LT3797 от Analog Devices. Эта плата предназначена для управления яркостью светодиодов в различных применениях, обеспечивая точный контроль над выходным током и повышенную эффективность. LT3797 может работать с тремя изолированными или не изолированными каналами, что дает больше гибкости в проектировании светодиодных систем.

Преимущества

• Высокая эффективность: Обеспечивает высокую эффективность при управлении светодиодами, что снижает потребление энергии.
• Гибкость в применении: Возможность работы с тремя отдельными каналами, как изолированными, так и не изолированными.
• Точное управление: Точный контроль над выходным током для идеального управления яркостью светодиодов.
• Совместимость: Легкая интеграция с различными светодиодными системами и применениями.

Недостатки

• Сложность настройки: Необходимы базовые знания в области электроники для правильной настройки платы.
• Требует отдельного охлаждения: При работе с высокими токами может потребоваться дополнительное охлаждение для предотвращения перегрева.

Типовое использование

• Освещение: Основное применение - управление светодиодами в системах освещения, включая уличное, промышленное и коммерческое освещение.
• Автомобильная электроника: Идеально подходит для применения в автомобильной электронике, где требуется точное управление яркостью светодиодов.
• Подсветка дисплеев: Используется для управления подсветкой ЖК и OLED дисплеев.

Рекомендации по применению

• Настройка: Перед использованием платы рекомендуется изучить документацию и руководство пользователя для корректной настройки.
• Питание: Обеспечьте стабильное питание в диапазоне от 2.5V до 40V для нормальной работы платы.
• Охлаждение: При высоких уровнях выходного тока рекомендуется использовать дополнительное охлаждение.

Основные технические характеристики

• Выходной ток: 1A на канал
• Количество каналов: 3, возможны как изолированные, так и не изолированные варианты
• Выходное напряжение: до 50V
• Диапазон входного напряжения: от 2.5V до 40V
• Функция диммирования: поддерживается
• Комплект поставки: оценочная плата

Возможные аналоги

• EVAL-ADM2795EBZ: Оценочная плата от Analog Devices для интегрированного драйвера LED.
• DC2360A-B: Другая оценочная плата от Analog Devices для высокоточного управления светодиодами.

Использование данной оценочной платы поможет инженерам и разработчикам быстро и легко оценить функциональные возможности LT3797 и интегрировать его в свои проекты.
