DC1783A-C

DC1783A-C от Analog Devices

Общее описание

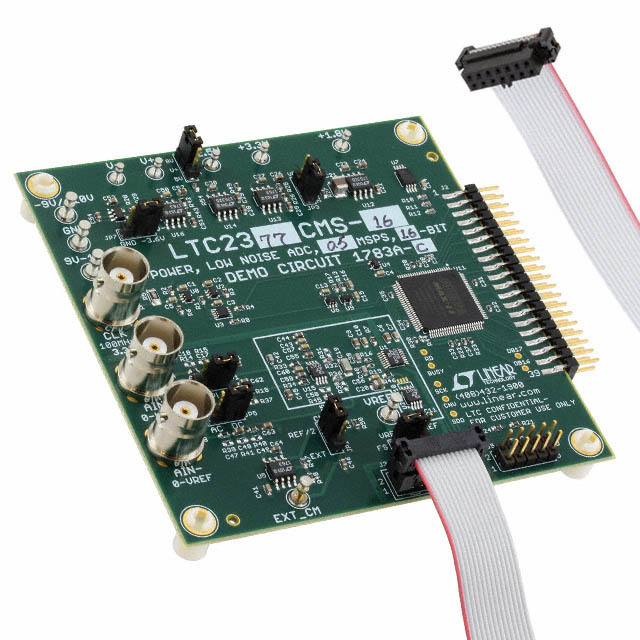

DC1783A-C — это оценочная плата для 16-битного аналогово-цифрового преобразователя (ADC) LTC2377-16 производства Analog Devices. Эта плата предназначена для проверки и оценки характеристик высокопроизводительного АЦП с высокой точностью.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость выборки: до 500 тысяч выборок в секунду (500kSPS) для быстрого сбора данных.
• SPI интерфейс: простой и универсальный интерфейс для подключения к микроконтроллерам и другим устройствам.
• Низкое энергопотребление: всего 6,8 мВт при максимальной скорости выборки.

Недостатки

• Может требовать дополнительных компонентов и настройки для интеграции в сложные системы.
• Ограниченный диапазон входных сигналов.

Типовое использование

• Прецизионные измерительные системы.
• Цифровые вольтметры.
• Аудиообработка высокого разрешения.
• Медицинские приборы.
• Промышленные системы управления и автоматизации.

Рекомендации по применению

• Используйте конденсаторы низкого шума и высокостабильные резисторы для поддержания точности измерений.
• Обеспечьте надлежащее заземление и экранирование, чтобы минимизировать шумы.
• Убедитесь в соответствии напряжений питания и сигналов требованиям LTC2377-16.

Основные технические характеристики

• Разрешение: 16 бит
• Частота выборки: до 500kSPS
• Интерфейс данных: SPI
• Диапазон входных сигналов: ±VREF
• Энергопотребление: 6,8 мВт при 500kSPS
• Входы: 1 аналоговый вход

Возможные аналоги

• LTC2378-20: 20-битный ADC с частотой до 1MSPS.
• ADS8861 от Texas Instruments: 16-битный ADC с частотой до 1MSPS.
• AD4003 от Analog Devices: 18-битный ADC с частотой до 2MSPS.

Заключение

DC1783A-C — это мощный инструмент для оценки и проверки характеристик 16-битного АЦП LTC2377-16. Он идеально подходит для применения в высокоточных измерительных системах и других приложениях, требующих высокой точности и быстрого сбора данных.
