DC1768A

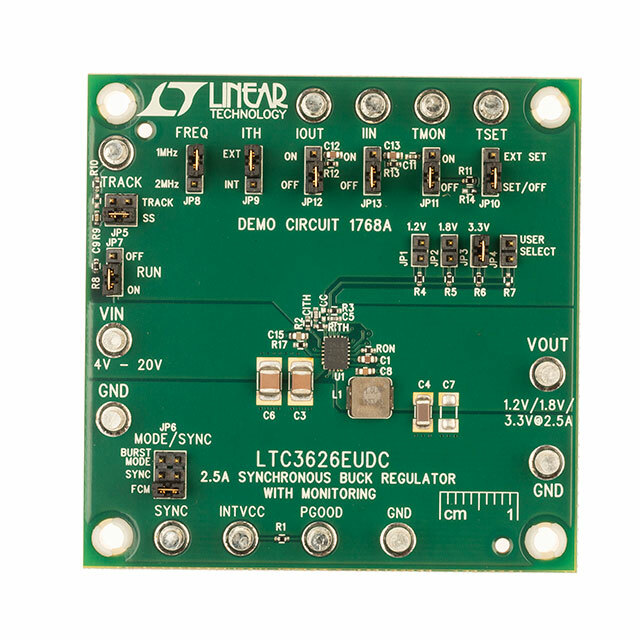

DC1768A - Демонстрационная плата для LTC3626EUDC

Общее описание

DC1768A - это демонстрационная плата разработанная компанией Analog Devices с использованием понижающего, высокоэффективного, синхронного, шагового (Buck) DC/DC преобразователя LTC3626EUDC. Плата предназначена для удобного тестирования и оценки возможностей микросхемы LTC3626, которая может работать с входными напряжениями от 3.6В до 20В и выдавать выходное напряжение в диапазоне от 0.6В до 6В с максимальным током до 2.5А.

Преимущества

• Высокая эффективность: Использование синхронного выпрямления обеспечивает высокую эффективность работы преобразователя.
• Широкий диапазон входных напряжений: Подходит для различных источников питания, от батарей до стабилизированных источников.
• Компактный размер: Благодаря интегрированным транзисторам плата имеет компактные размеры.
• Высокая частота переключения: До 2 МГц, что позволяет использовать компактные внешние компоненты.

Недостатки

• Ограничение по току: Максимальный выходной ток составляет 2.5А, что может быть недостаточно для некоторых приложений.
• Требует дополнительного охлаждения: При высоких нагрузках может потребоваться добавление радиатора или активного охлаждения.

Типовое использование

• Питание микроконтроллеров и логических схем: Идеально подходит для подачи питания на микропроцессоры, FPGA и другие логические устройства.
• Питание сенсоров и аналоговых схем: Может быть использована для обеспечения стабильного питания различных датчиков и аналоговых схем.
• Проекты с батарейным питанием: Оптимизирована для работы от различных батарейных источников.

Рекомендации по применению

1. Убедитесь в правильном подключении: Проверьте подключение входных и выходных цепей перед включением питания.
2. Используйте соответствующие радиаторы: В случае работы при высоких нагрузках убедитесь в надлежащем охлаждении микросхемы.
3. Настройка выходного напряжения: Используйте соответствующие резисторы для установки требуемого выходного напряжения в пределах допустимого диапазона (0.6В - 6В).

Основные технические характеристики

• Входное напряжение: 3.6В - 20В
• Выходное напряжение: 0.6В - 6В
• Максимальный выходной ток: 2.5А
• Частота переключения: До 2 МГц
• Тип платы: Полностью собранная (Fully Populated)
• Используемая микросхема: LTC3626EUDC

Возможные аналоги

• LTC3625: Похожий высокоэффективный понижающий DC/DC преобразователь для маломощных приложений.
• LM3671 от Texas Instruments: Понижающий DC/DC преобразователь с низким током покоя.
• MP1496 от Monolithic Power Systems: Синхронный понижающий преобразователь для аналогичных диапазонов входного и выходного напряжений.

DC1768A - отличное решение для быстрого прототипирования и создания на основе LTC3626 высокоэффективных, компактных источников питания.
