DC1766A-B от Analog Devices

Общее описание

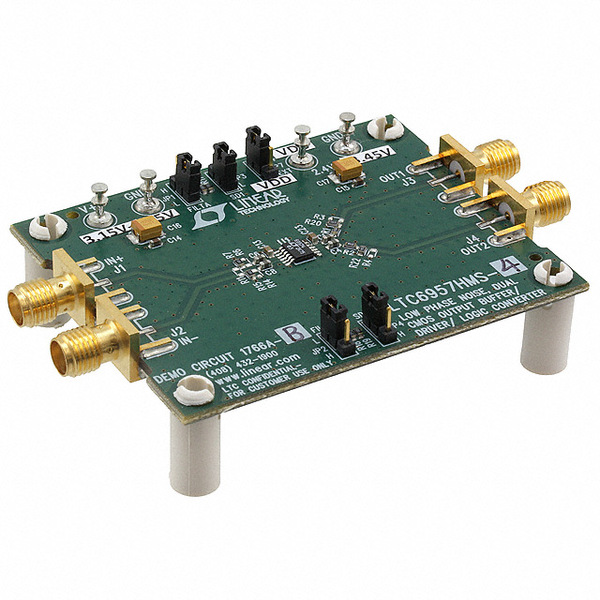

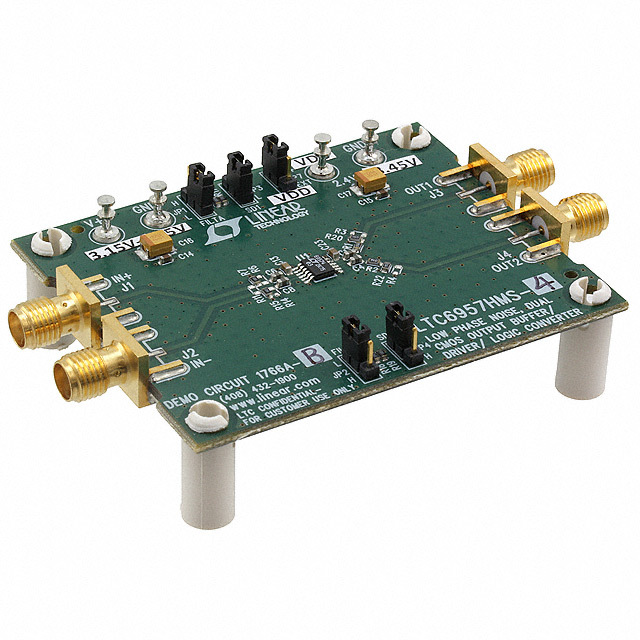

DC1766A-B — это демонстрационная плата для оценки работы микросхемы LTC6957-4 производства компании Analog Devices. LTC6957-4 представляет собой буфер тактового сигнала с раздельными дифференциальными выходами, обладающий низким фазовым шумом и высокой точностью. Демонстрационная плата предназначена для удобства тестирования и оценки характеристик LTC6957-4 на практике.

Преимущества

• Низкий фазовый шум: Обеспечивает высокую точность и стабильность синхронизации.
• Высокая допустимая частота: Поддерживает тактовые сигналы с частотой до 3 ГГц.
• Раздельные дифференциальные выходы: Гарантируют качественное разделение сигналов без взаимных помех.
• Простота использования: Готовое решение для быстрой оценки характеристик микросхемы.

Недостатки

• Специализированное применение: Подходит преимущественно для инженеров-разработчиков со специфическими задачами синхронизации.

Типовое использование

• Оценка тактового сигнала: Идеальна для тестирования и проверки качества тактовых сигналов в разнообразных системах.
• Системы связи и обработки сигналов: Может использоваться в телекоммуникационных и радиочастотных устройствах.
• Прецизионные измерительные системы: Подходит для применения в аналитическом и измерительном оборудовании, где важна точность синхронизации.

Рекомендации по применению

• Всегда подключайте плату согласно рекомендациям в руководстве пользователя.
• Убедитесь в правильной подаче питания и подключении сигналов для предотвращения повреждения платы.
• Используйте со включенными в комплект разъемами и кабелями для обеспечения максимальной точности измерений.

Основные технические характеристики

• Рабочее напряжение: 3.3 В
• Частотный диапазон входного сигнала: До 3 ГГц
• Тип выходов: Дифференциальные (CML, LVPECL, LVDS)
• Фазовый шум: Очень низкий, типично -154 дБн/Гц при 1 МГц смещении
• Потребляемый ток: 95 мА (типичное значение)

Возможные аналоги

• DC1766A-A: Демонстрационная плата для оценки LTC6957-3, аналогичного буфера тактового сигнала, но с немного иными характеристиками.
• DC2078A: Плата для изменения и оценки аналогичных буферных решений от Analog Devices.

За дополнительной информацией и документацией по демонстрационной плате DC1766A-B вы всегда можете обратиться на официальный сайт компании [Analog Devices](https://www.analog.com).

Используя демонстрационную плату DC1766A-B, вы сможете быстро и точно оценить все преимущества и особенности работы микросхемы LTC6957-4 в своих проектах и разработках.
