DC1763A-G

56 400,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DC1763A-G - Аналоговые устройства от Analog Devices

Общее описание

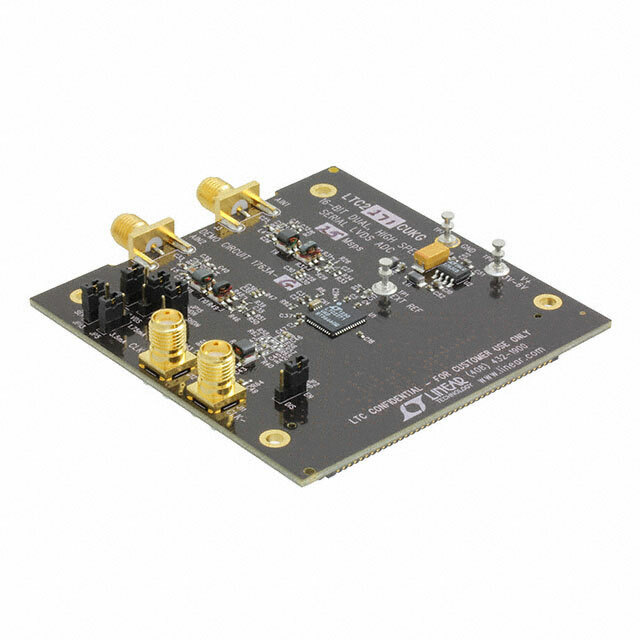

DC1763A-G - это отладочная плата производства Analog Devices, предназначенная для оценки характеристик аналогово-цифрового преобразователя (АЦП) LTC2271. АЦП LTC2271 представляет собой 16-битный преобразователь с частотой дискретизации 20M выборок в секунду. Эта отладочная плата обеспечивает удобный и эффективный способ изучения производительности и возможностей LTC2271 в различных приложениях.

Преимущества

  • Высокое разрешение: 16 бит позволяет получать более точные данные.
  • Высокая скорость выборки: 20M выборок в секунду для работы с высокоскоростными сигналами.
  • Простота интеграции: Обеспечивает легкость тестирования и анализа характеристик АЦП LTC2271.
  • Комплексность: Поставляется со всеми необходимыми компонентами для быстрого начала работы.

Недостатки

  • Высокое энергопотребление: Потребление мощности составляет 244 мВт при частоте дискретизации 20 М выборок в секунду.
  • Ограниченный входной диапазон: Входное напряжение ограничено диапазоном 1-2 В пик-пик.

Типовое использование

  • Испытательные и измерительные системы: Используется для создания точных измерительных приборов.
  • Обработки сигнала: В системах обработки аналоговых сигналов.
  • Цифровые коммуникации: В высокоскоростных цифровых линиях связи.
  • Промышленные приложения: Для мониторинга и контроля различных промышленных процессов.

Рекомендации по применению

  • Используйте в условиях, где требуется высокая точность и скорость преобразования.
  • Подключите к соответствующим DAQ системам или микроконтроллерам для проведения измерений.
  • Обеспечьте надлежащую защиту от электрических шумов и помех для улучшения качества сигналов.

Основные технические характеристики

  • Разрядность: 16 бит
  • Частота дискретизации: 20M выборок в секунду
  • Интерфейс данных: Серийный LVDS
  • Входной диапазон: 1 ~ 2 В пик-пик
  • Энергопотребление (типовое): 244 мВт при 20 М выборок в секунду
  • Используемая ИС / Компонент: LTC2271
  • Комплектация: Плата(ы)

Возможные аналоги

  • AD9467BCPZ-250: 16-битный АЦП с частотой дискретизации до 250M выборок в секунду.
  • ADS5560IPFBR: 16-битный АЦП с частотой дискретизации 40M выборок в секунду от Texas Instruments.
  • LTC2175IUH-14#PBF: 14-битный АЦП с частотой дискретизации 125M выборок в секунду от Analog Devices.

Эта информация поможет вам лучше понять возможности и области применения отладочной платы DC1763A-G и принять правильное решение о её использовании в вашем проекте.
