DC1763A-C

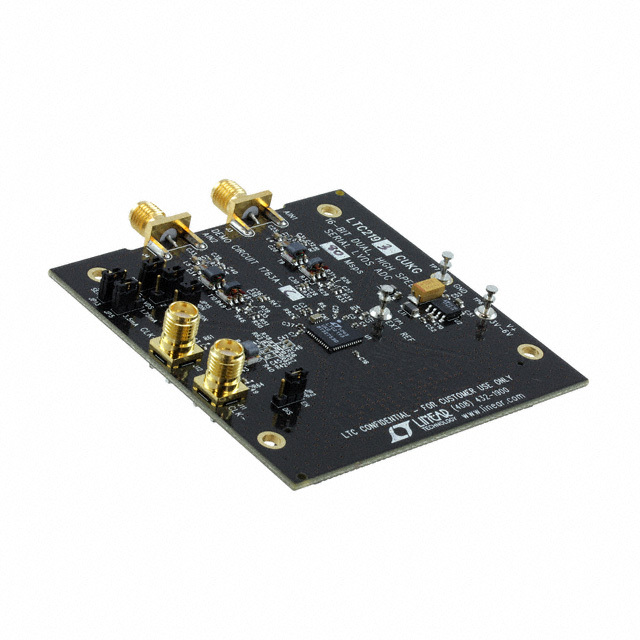

Плата демо: DC1763A-C от Analog Devices

Общее описание

Плата DC1763A-C является оценочной платой от компании Analog Devices, предназначенной для демонстрации и анализа работы 16-битного аналого-цифрового преобразователя (АЦП) LTC2193 с частотой выборки до 80 мегасемплов в секунду (MSPS). Эта плата предоставляет пользователям простой способ интеграции и тестирования возможностей данного АЦП в различных приложениях.

Преимущества

• Высокое разрешение: 16-битный преобразователь обеспечивает высокую точность измерений.
• Высокая скорость: Частота выборки до 80 MSPS позволяет использовать плату в высокоскоростных приложениях.
• Компактные размеры и простота в использовании: Печатная плата легко подключается и конфигурируется.
• Разнообразие интерфейсов: Поддержка серийного интерфейса LVDS для передачи данных.

Недостатки

• Требует внешнего источника питания: Необходимо обеспечить стабильное питание для корректной работы.
• Ограниченный входной диапазон: входное напряжение в пределах 1-2 В (Vpp) может быть ограничением для некоторых приложений.

Типовое использование

• Цифровая обработка сигналов: Используется в системах для анализа и обработки цифровых сигналов.
• Осциллографы: Применяется в конструкции осциллографов для преобразования аналоговых сигналов в цифровой формат.
• Медицинские устройства: Используется в медицинских приборах для высокоточного измерения сигналов.
• Радиолокационные системы: Применяется в анализаторах сигналов и радиолокационных системах.

Рекомендации по применению

• Питание: Необходим стабильный источник питания для обеспечения корректной работы платы.
• Фильтрация сигналов: Рекомендуется использовать качественную фильтрацию входных сигналов для минимизации помех.
• Соединения: Обеспечьте надежные соединения для минимизации потерь данных и искажений сигналов.

Основные технические характеристики

• Число АЦП: 2
• Разрядность: 16 бит
• Частота выборки: До 80 MSPS
• Интерфейс данных: Серийный LVDS
• Входной диапазон: 1 ~ 2 В (Vpp)
• Потребляемая мощность: 295 мВт при 80 MSPS
• Используемая микросхема: LTC2193
• Комплект поставки: Плата

Возможные аналоги

• LTC2158: Аналого-цифровой преобразователь от Analog Devices с подобными характеристиками.
• ADS4229: Преобразователь от Texas Instruments с аналогичной разрядностью и частотой выборки.
• ADS4249: Высокоскоростной АЦП от Texas Instruments с 14-битной разрядностью и схожей частотой выборки.

С помощью платы DC1763A-C вы сможете оценить характеристики и возможности АЦП LTC2193 от Analog Devices, а также впоследствии интегрировать его в ваши устройства для улучшения функциональности и надежности.
