DC1759A

Описание продукта: DC1759A

Производитель: Analog Devices

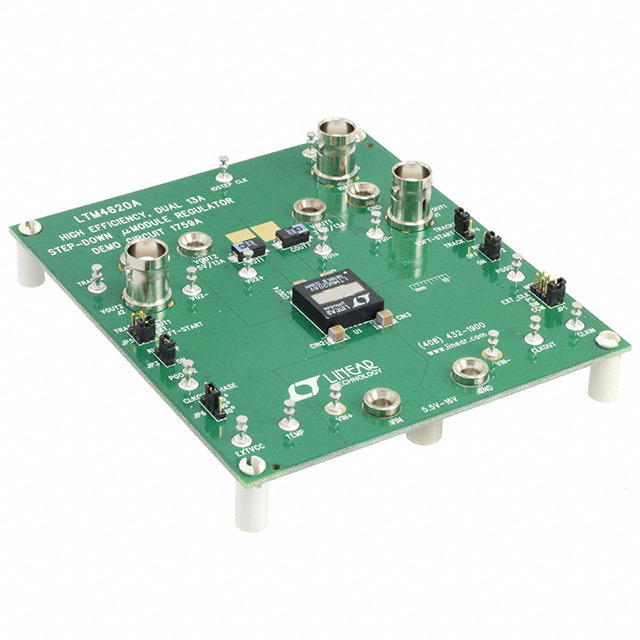

Общее описание: DC1759A – это демонстрационная плата, предназначенная для оценки характеристик µModule® DC/DC-регулятора LTM4620A. Этот высокопроизводительный понижающий преобразователь обеспечивает две независимые выходные линии с максимальным током 13 А при каждом выходе. Плата полностью собрана и готова к использованию, что позволяет быстро приступить к тестированию и разработке.

Преимущества:

• Высокая плотность мощности благодаря технологии µModule®.
• Два независимых выхода с высоким током.
• Поддержка широкого диапазона входных напряжений.
• Простота в интеграции и настройке.

Недостатки:

• Ограниченная возможность изменения конструкции платы, поскольку она уже полностью собрана.
• Возможные потери эффективности при эксплуатации на максимальных пределах параметров.

Типовое использование:

• Прототипирование и разработка электроники.
• Использование в мультирельсовых системах, таких как серверные и сетевые решения.
• Питание FPGA, ASIC и других высокопроизводительных устройств.

Рекомендации по применению:

• Всегда проверяйте соответствие входного напряжения спецификациям.
• Убедитесь в адекватном охлаждении, так как высокие токи могут приводить к значительному нагреву.
• Используйте рекомендованные схемы и компоненты, предоставленные в технической документации, для достижения оптимальной производительности.

Основные технические характеристики:

• Входное напряжение: 5.5 В - 16 В
• Выходное напряжение: 3.3 В, 5 В
• Выходной ток: до 13 А на каждую линию
• Частота переключения: 750 кГц
• Тип регулятора: Понижающий (Buck)
• Тип платы: Полностью собранная

Возможные аналоги:

• DC2154A: Демонстрационная плата для LTM4630.
• DC2039A: Демонстрационная плата для LTM4644.
• DC2052A: Демонстрационная плата для LTM4636.

DC1759A – идеальный выбор для инженеров, нуждающихся в надежной и компактной плате для тестирования высокопроизводительных DC/DC-преобразователей.
