DC1753B-B

Общее Описание

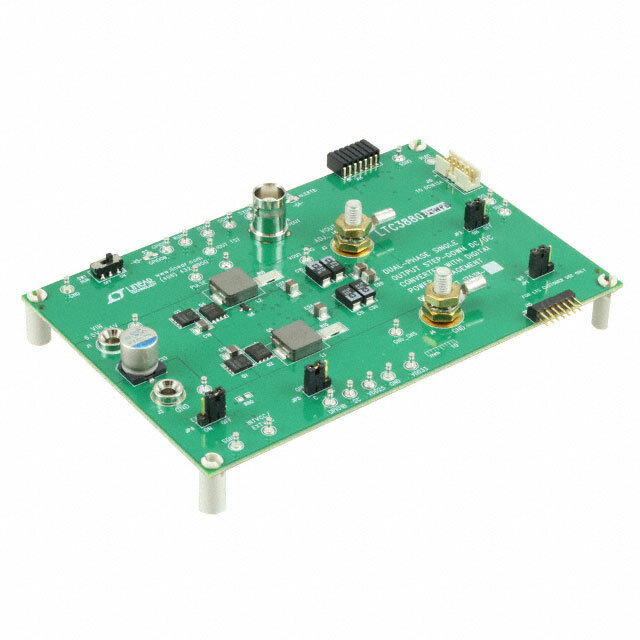

DC1753B-B - это оценочная плата (evaluation board), разработанная компанией Analog Devices для демонстрации возможностей контроллера понижающего преобразователя (Buck) LTC3880. Плата поддерживает работу с входными напряжениями в диапазоне от 6.5 В до 26.5 В и предназначена для выполнения высокоэффективных преобразований напряжения. Основное назначение платы — помочь инженерам и разработчикам оценить функциональность и производительность LTC3880 в приложениях, требующих стабильного и качественного понижения напряжения.

Преимущества

• Высокая эффективность: Плата обеспечивает высокую эффективность до 91%, что минимизирует потери энергии.
• Широкий диапазон входного напряжения: Поддержка входных напряжений от 6.5 В до 26.5 В делает её универсальной для различных приложений.
• Интеграция: Поддержка PolyPhase® архитектуры облегчает параллельное соединение для достижения большей мощности.
• Полное оснащение: Плата полностью установлена и протестирована, что позволяет быстро приступить к работе.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток ограничен 40 А, что может быть недостаточно для некоторых высокомощных приложений.
• Специализированность: Предназначено для использования с конкретным контроллером LTC3880, что ограничивает гибкость.

Типовое Использование

• Программируемые логические матрицы (FPGA): Обеспечение стабильного питания для высокопроизводительных систем.
• Сервера и сетевое оборудование: Высокая эффективность и устойчивость помогают обеспечить надежную работу серверов и сетевых устройств.
• Промышленные системы: Промышленные системы управления, требующие стабилизированного питания при высокой нагрузке.

Рекомендации по Применению

• Подключение: Следует корректно подключать всю периферию согласно документации, чтобы избежать перегрузок и повреждений.
• Теплоотвод: Использовать достаточное охлаждение для обеспечения надёжной работы при максимальных нагрузках.
• Мониторинг: Собирать данные с помощью поддерживаемого интерфейса для мониторинга и отладки в реальном времени.

Основные Технические Характеристики

• Входное напряжение (Vin): 6.5 В - 26.5 В
• Выходное напряжение (Vout): 0.6 В - 1.23 В
• Максимальный выходной ток: 40 А
• Частота переключения: 425 кГц
• Размеры платы: 4.0 x 4.6 дюйма (10.16 x 11.68 см)
• Эффективность: До 91%

Возможные Аналоги

• DC1762A: Оценочная плата для контроллера LTC3870, поддерживающая более широкий диапазон напряжений.
• DC1613A: Оценочная плата для микромодуля понижающего преобразователя LTM4676A.

Эта оценочная плата станет отличным помощником для инженеров и разработчиков, работающих над проектированием высокоэффективных и надежных систем питания.
