DC1751A-B

Описание продукта: DC1751A-B от Analog Devices

Общее описание:

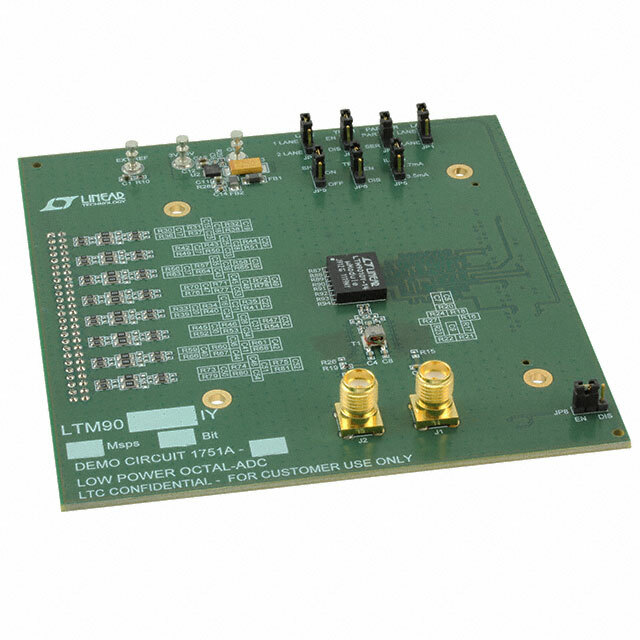

DC1751A-B - это оценочная плата для 14-битного аналого-цифрового преобразователя (ADC) LTM9010-14, который способен обрабатывать сигналы с частотой до 105 миллионов выборок в секунду. Эта плата предназначена для разработки и тестирования систем, требующих высокоскоростной обработки аналоговых сигналов.

Преимущества:

• Высокая скорость выборки до 105MSPS, что идеально подходит для высокопроизводительных приложений.
• 14-битное разрешение обеспечивает высокую точность измерений.
• Низкое энергопотребление (1.03W при полной скорости), что уменьшает тепловыделение и повышает эффективность системы.
• Поддержка серийного интерфейса LVDS для удобства интеграции в цифровые системы.

Недостатки:

• Ограниченный диапазон аналогового входного напряжения (1 ~ 2Vpp), что может потребовать дополнительных схем адаптации сигнала.
• Высокая стоимость компонентов и разработки из-за сложности и высоких требований к производительности.

Типовое использование:

• Медицинская визуализация и диагностика.
• Промышленные системы контроля и измерения.
• Коммуникационное оборудование.
• Радиолокационные и сателлитные системы.

Рекомендации по применению:

• Используйте стабилизированные источники питания для минимизации шума и повышения точности измерений.
• Обеспечьте адекватный теплоотвод, особенно в компактных или закрытых системах.
• При проектировании печатной платы учитывайте требования к ширине и расстоянию трасс для LVDS сигналов, чтобы минимизировать перекрестные помехи и потери сигнала.

Основные технические характеристики:

• Количество A/D преобразователей: 8
• Разрешение: 14 бит
• Частота выборки: до 105M выборок в секунду
• Интерфейс данных: Серийный LVDS
• Диапазон входного напряжения: 1 ~ 2Vpp
• Типичное энергопотребление: 1.03W при 105MSPS

Возможные аналоги:

• ADS5400 от Texas Instruments
• AD9250 от Analog Devices

Эта оценочная плата представляет собой мощный инструмент для разработчиков, работающих над сложными проектами, где требуется высокая скорость и точность обработки аналоговых сигналов.
