DC1751A-A

Описание продукта: DC1751A-A от Analog Devices

Общее описание:

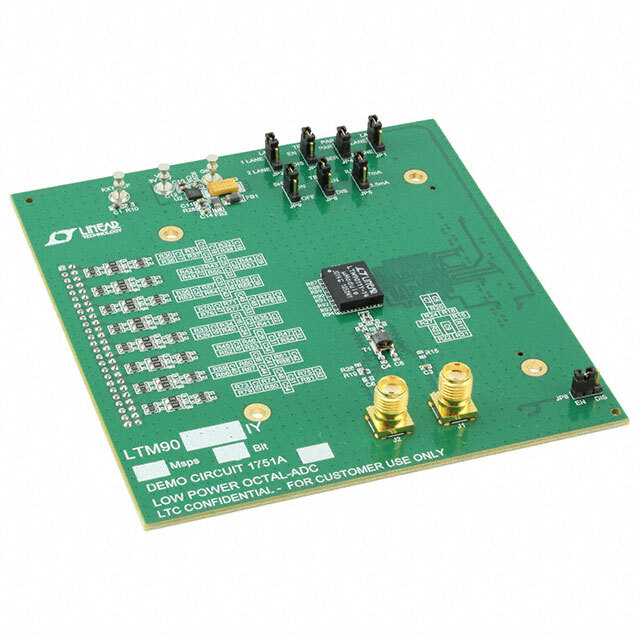

DC1751A-A - это оценочная плата для 14-битного аналого-цифрового преобразователя (ADC) LTM9011-14, который способен обрабатывать сигналы с частотой до 125 миллионов выборок в секунду. Эта плата предназначена для разработки и тестирования систем на основе ADC LTM9011-14.

Преимущества:

• Высокая скорость выборки до 125MSPS, что идеально подходит для высокопроизводительных систем.
• Низкое энергопотребление (1.224 Вт при полной скорости), что делает его подходящим для портативных устройств.
• Многоканальная интеграция (8 каналов), позволяющая обрабатывать несколько сигналов одновременно.

Недостатки:

• Ограниченный диапазон входного сигнала (1 ~ 2Vpp), что может потребовать дополнительной обработки сигнала в некоторых приложениях.
• Требует дополнительных компонентов (DC1371 и DC1075) для полноценной работы.

Типовое использование:

• Медицинская визуализация
• Коммуникационное оборудование
• Радарные системы
• Инструментальные системы

Рекомендации по применению:

Для максимальной эффективности и точности рекомендуется использовать совместно с DC1371 и DC1075, что позволит полностью раскрыть потенциал ADC. Также важно обеспечить стабильное питание и минимизировать шум на входных линиях.

Основные технические характеристики:

• Количество A/D преобразователей: 8
• Разрядность: 14 бит
• Частота выборки: 125M выборок в секунду
• Интерфейс данных: Серийный LVDS
• Диапазон входного сигнала: 1 ~ 2Vpp
• Типичное энергопотребление: 1.224W при 125MSPS
• Используемый компонент: LTM9011-14

Возможные аналоги:

• ADS5294 от Texas Instruments
• AD9257 от Analog Devices

Эта оценочная плата предоставляет разработчикам мощный инструмент для создания и тестирования систем на основе высокоскоростных ADC, обеспечивая при этом гибкость и высокую производительность для широкого спектра приложений.
