DC1749B

DC1749B от Analog Devices

Общее описание:

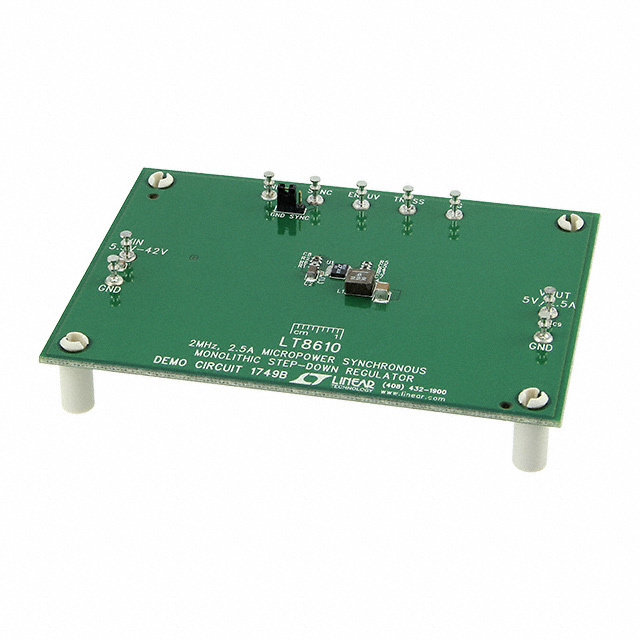

DC1749B - это отладочная плата, разработанная компанией Analog Devices для оценки и демонстрации характеристик понижающего регулятора напряжения (DC/DC конвертора) LT8610. Этот продукт предназначен для использования разработчиками в качестве мощного инструмента для проектирования и тестирования питающих систем.

Преимущества:

• Широкий диапазон входного напряжения: 5.5В до 42В.
• Высокая эффективность преобразования благодаря инновационной топологии на базе IC LT8610.
• Компактный дизайн платы, что упрощает интеграцию в конечные устройства.
• Поддержка высокочастотного переключения (до 2МГц), что снижает необходимость в больших фильтрующих компонентах.

Недостатки:

• Максимальный выходной ток ограничен 2.5A, что может быть недостаточно для приложений с большим потреблением.
• Плата ориентирована на конкретный IC, что ограничивает её универсальность.

Типовое использование:

• Системы распределения питания.
• Питающие модули для встраиваемых систем.
• Автомобильная электроника и системы электропитания.

Рекомендации по применению:

• При проектировании системы питания на основе DC1749B рекомендуется обеспечить надлежащее охлаждение регулятора для предотвращения перегрева.
• Следует внимательно оценить входное и выходное напряжение для соответствия требованиям приложения.
• Для минимизации шумов и улучшения общей производительности целесообразно использовать высококачественные компоненты для фильтрации.

Основные технические характеристики:

• Входное напряжение: 5.5В - 42В
• Выходное напряжение: 5В
• Выходной ток: До 2.5A
• Топология регулятора: Понижающий (Buck)
• Частота переключения: До 2МГц
• Тип платы: Полностью собранная и готовая к использованию
• Содержимое поставки: Плата
• Используемый интегральный компонент: LT8610

Возможные аналоги:

• LT8612 от Analog Devices - для приложений, требующих чуть большего тока.
• LM2675 от Texas Instruments - альтернативный понижающий регулятор.
• TPS54336A от Texas Instruments - также предлагает высокую эффективность и компактный дизайн.

Заключение:

DC1749B - это высокоэффективная отладочная плата для оценки возможностей понижающего регулятора LT8610. Она предлагает широкий диапазон входного напряжения и отлично подходит для различных элекротехнических и встраиваемых приложений, где требуется надежное и компактное решение понижающего преобразователя.
