DC1739A-B

DC1739A-B от Analog Devices

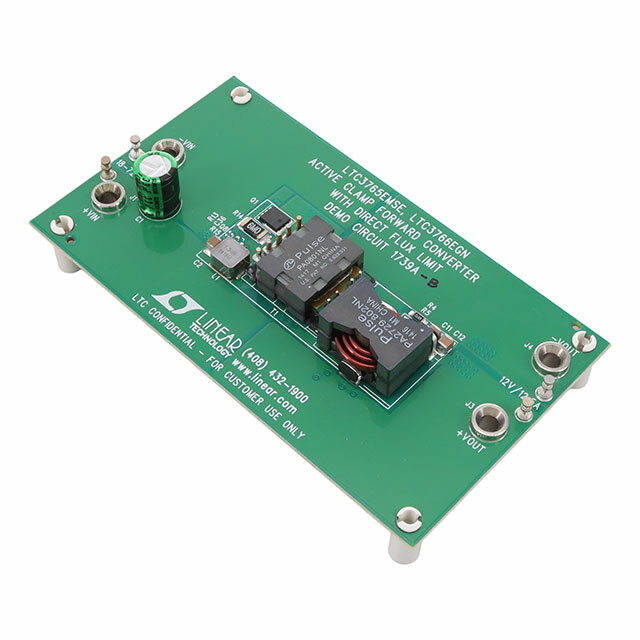

Общее описание: DC1739A-B – это оценочная плата для LTC3765 и LTC3766 от Analog Devices. Данный модуль разработан для демонстрации возможностей и характеристик этих микросхем в приложениях с понижением напряжения и в изолированных преобразователях. Плата оснащена всем необходимым для быстрой оценки производительности и упрощения процесса проектирования.

Преимущества:

• Полностью завершенная и протестированная схема, готовая для немедленного использования.
• Обеспечивает высокую эффективность и плотность мощности благодаря использованию технологии PolyPhase®.
• Поддержка широкой диапазон входных напряжений от 18 В до 72 В.
• Отличная стабильность и надежность за счет использования LTC3765 и LTC3766.

Недостатки:

• Плата предназначена для оценки и разработки, а не для окончательного применения.
• Требуется знание основ электроники для правильного использования и настройки.

Типовое использование:

• Промышленные и телекоммуникационные источники питания.
• Системы распределенного питания.
• Приложения с высокой выходной мощностью, требующие изоляции.

Рекомендации по применению:

• Перед использованием платы рекомендуется внимательно ознакомиться с документацией.
• Следует правильно подключить все необходимые входные и выходные контакты.
• Убедитесь, что подаваемое входное напряжение находится в пределах допустимых значений (18 В – 72 В).
• Для достижения наилучших результатов использование в условиях, описанных в технико-эксплуатационной характеристике платы.

Основные технические характеристики:

• Выходное напряжение: 12 В
• Выходной ток: 12.5 А
• Входное напряжение: 18 В - 72 В
• Топология регулятора: Преобразователь с обратной передачей
• Частота переключения: 240 кГц
• Тип платы: Полностью собранная
• Комплектация: Плата
• Используемые микросхемы: LTC3765, LTC3766

Возможные аналоги:

• Оценочные платы на базе аналогичных контроллеров DC/DC от других производителей.
• Платы на основе LT3757 или LTM8055 для сравнения производительности и перехода к производственным образцам.
