DC1736A

DC1736A от Analog Devices

Общее описание

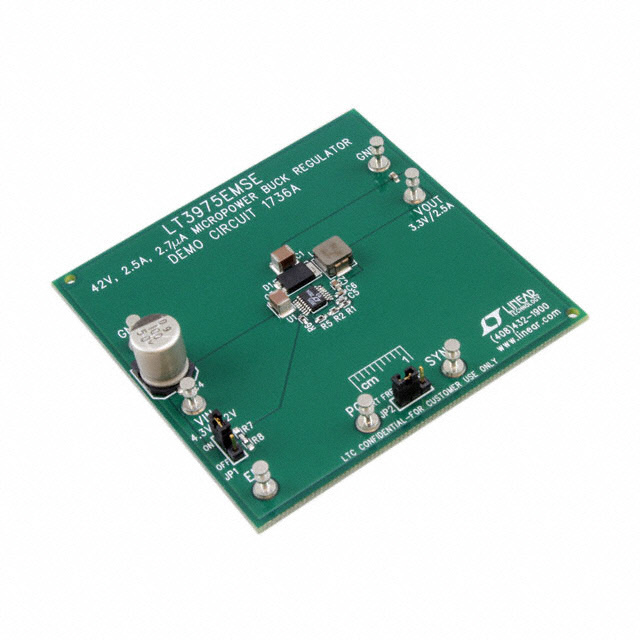

Отладочная плата DC1736A представляет собой высокоэффективную понижающую (DC/DC) регуляторную систему на базе микросхемы LT3975 от Analog Devices. Этот преобразователь отличается широким диапазоном входного напряжения от 4.3 В до 42 В и обеспечивает стабильный выход с напряжением 3.3 В и током до 2.5 А.

Преимущества

• Широкий диапазон входных напряжений: Поддержка от 4.3 В до 42 В позволяет использовать плату в различных приложениях с различными источниками энергии.
• Высокая эффективность: Обеспечивает высокую эффективность работы даже при больших нагрузках.
• Компактные размеры: Малые габариты платы делают её удобной для внедрения в различные устройства и системы.
• Простота использования: Полностью собранная и готовая к использованию плата уменьшает время разработки и внедрения.

Недостатки

• Ограничения по мощности: Выходной ток ограничен 2.5 А, что может быть недостаточно для некоторых высокомощных приложений.
• Фиксированное выходное напряжение: Ограничено стандартом 3.3 В, что может не подойти для некоторых специфических применений.

Типовое использование

• Автомобильная электроника: Применения с высокими требованиями к диапазону входного напряжения.
• Промышленные системы питания: Обеспечение питания для различных датчиков и контроллеров.
• Портативные устройства: Использование в устройствах с широким диапазоном входных напряжений.

Рекомендации по применению

• Хорошее охлаждение: Убедитесь, что плата располагается в среде с хорошей вентиляцией или обеспечьте пассивное/активное охлаждение.
• Четкая интеграция с другими компонентами: Проверьте совместимость с питанием остальных компонентов в вашей схеме.
• Использование в пределах спецификаций: Убедитесь, что входное напряжение и ток нагрузки соответствуют указанным параметрам.

Основные технические характеристики

• Выходное напряжение: 3.3 В
• Выходной ток: до 2.5 А
• Входное напряжение: от 4.3 В до 42 В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 600 кГц
• Тип платы: Полностью собранная
• Используемая микросхема: LT3975

Возможные аналоги

• DC1932A: Отладочная плата на базе LT3976 - Альтернатива с более высоким током.
• DC2037A: Отладочная плата на базе LT8609 - Понижающий регулятор с более высокой частотой переключения.

Используйте отладочную плату DC1736A для ускорения прототипирования и создания высокоэффективных систем питания для ваших проектов.
