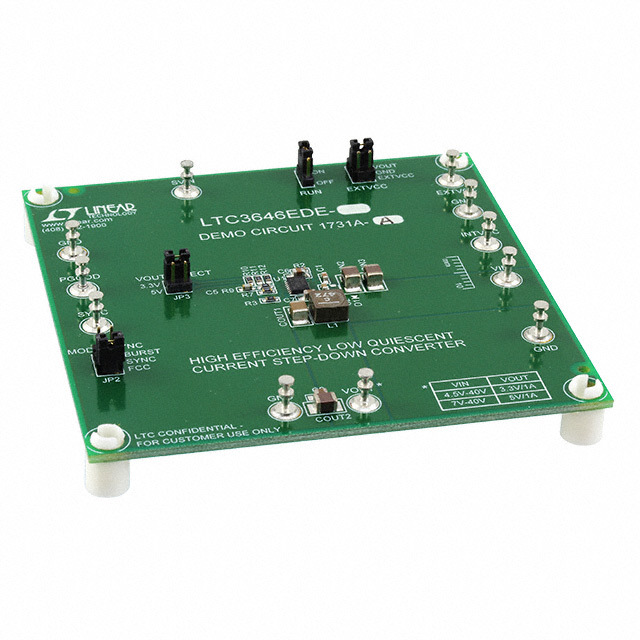

DC1731A-A

DC1731A-A - Плата оценочная для LTC3646

Общее описание

Плата оценочная DC1731A-A разработана компанией Analog Devices для демонстрации возможностей и характеристик регулятора напряжения LTC3646. LTC3646 представляет собой высокоэффективный синхронный понижающий преобразователь, способный работать в широком диапазоне входных напряжений и обеспечивать стабильное выходное напряжение до 1А.

Преимущества

• Высокая эффективность: Поддерживает высокий КПД при различных уровнях нагрузок.
• Широкий диапазон входного напряжения: От 4V до 40V, что обеспечивает гибкость применения.
• Компактные размеры: Подходит для встроенных систем и приложений с ограниченным пространством.
• Простота использования: Плата полностью оснащена всеми необходимыми компонентами и готова к использованию.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 1А, что может быть недостаточно для некоторых приложений.
• Одноканальный выход: Поддерживает не более одного канала выходного напряжения.

Типовое использование

• Энергетические системы на плате
• Встраиваемые системы
• Преобразователи питания для промышленных приложений
• Портативные устройства

Рекомендации по применению

• Следуйте технической документации: Всегда проверяйте официальную документацию и руководства по использованию компонента.
• Обеспечьте надлежащие условия работы: Убедитесь, что входное напряжение и выходной ток соответствуют спецификациям.
• Контролируйте температурный режим: Обеспечьте адекватное охлаждение, чтобы избежать перегрева во время работы.

Основные технические характеристики

• Главное назначение: DC/DC, понижающий
• Выходы и тип: 1, не изолированный
• Выходное напряжение: 3.3V или 5V
• Выходной ток: до 1А
• Входное напряжение: 4V ~ 40V
• Топология регулятора: Buck (понижающий)
• Частота переключения: 1.5МГц
• Тип платы: Полностью оснащённая
• Состав комплекта: Плата
• Используемый ИС: LTC3646

Возможные аналоги

• LTC3630A - Микросхема синхронного понижающего преобразователя 76В с регулируемым выходным напряжением до 500мА.
• LTC3850 - Двухканальный понижающий регулятор напряжения с возможностью работы при высоких токах.
• LT8609 - Высоковольтный синхронный понижающий регулятор с низким энергопотреблением и высоким КПД.

Используя DC1731A-A, вы получаете удобный и надежный инструмент для оценки и разработки систем с понижающим преобразователем.
