DC1730A

Описание платы разработки DC1730A от Analog Devices

Общее описание:

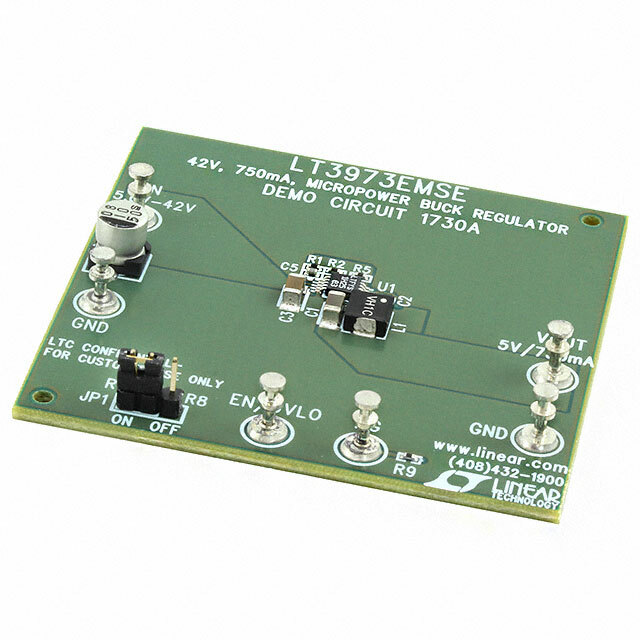

DC1730A - это оценочная плата для тестирования понижающего преобразователя DC/DC LT3973 от Analog Devices. Использование данной платы позволяет разработчикам быстро и легко изучить работу и особенности микросхемы LT3973 в реальных условиях, включая проверку производительности и параметров устройства.

Преимущества:

• Высокая эффективность: LT3973 обеспечивает высокий КПД преобразования благодаря передовым технологиям интегрированного высокочастотного контроллера.
• Широкий диапазон входного напряжения: Позволяет использовать плиту в различных приложениях с диапазоном входного напряжения от 5.6 В до 42 В.
• Компактное решение: Плата полностью готова к эксплуатации, что ускоряет процесс разработки и тестирования.
• Гибкость в использовании: Возможность настройки рабочей частоты и пределы напряжений выходного и входного сигнала.

Недостатки:

• Может потребоваться дополнительное оборудование для полной интеграции в специфические приложения.
• Некоторым пользователям может понадобиться дополнительное обучение для полной эксплуатации платы.

Типовое использование:

• Преобразователи напряжения для автомобильных систем.
• Питание для промышленной электроники и систем автоматизации.
• Портативные устройства и энергетически эффективные решения.
• Любые приложения, требующие стабильного понижающего преобразователя.

Рекомендации по применению:

1. Проверка параметров: Перед использованием платы, внимательно ознакомьтесь с документацией для правильного подключения и настройки.
2. Тестирование в реальных условиях: Проведите тестирование платы под нагрузкой, максимально приближенной к реальной рабочей среде.
3. Использование теплового управления: Для обеспечения стабильной работы системы в условиях высоких токов и напряжений, используйте соответствующие системы охлаждения.

Основные технические характеристики:

• Рабочее входное напряжение: 5.6 В ~ 42 В.
• Выходное напряжение: 5 В.
• Выходной ток: 750 мА.
• Тип выхода: Неизолированный одиночный выход.
• Регулятор топологии: Понижающий преобразователь (Buck).
• Рабочая частота переключений: 600 кГц.
• Тип платы: Полностью собранная и готовая к использованию.

Возможные аналоги:

• Analog Devices DC1731A: Плата разработки для тестирования понижающего преобразователя LT3972.
• Texas Instruments TPS54332EVM-232: Плата разработки для тестирования понижающего преобразователя TPS54332.
• STMicroelectronics STEVAL-ISA017V1: Оценочная плата для понижающего преобразователя L7980.

Заключение:

Оценочная плата DC1730A от Analog Devices является мощным инструментом для разработки и тестирования решений на основе LT3973. Благодаря своим характеристикам и легкости в использовании, эта плата подойдет для широкого спектра применений, от автомобильных систем до промышленной электроники.
