DC1723A

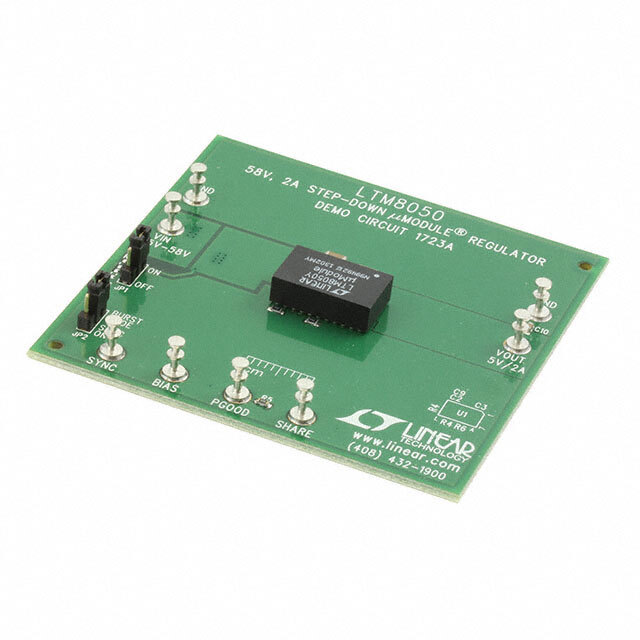

DC1723A: Оценочная плата для LTM8050 от Analog Devices

Общее описание

DC1723A — это оценочная плата для LTM8050 µModule® DC/DC конвертера от Analog Devices. LTM8050 - это компактный модуль понижающего (Buck) преобразователя постоянного напряжения. Плата предназначена для упрощения тестирования и оценки характеристик LTM8050 в вашем проекте.

Преимущества

• Компактность: Упрощает интеграцию в системы с ограниченным пространством.
• Высокая эффективность: Минимизирует потери мощности и улучшает тепловые характеристики.
• Широкий диапазон входного напряжения: Позволяет использовать плату в различных приложениях.
• Гибкость для тестирования: Полностью заполненная плата готова к использованию сразу после распаковки.

Недостатки

• Ограниченная мощность: Утилиты платы могут быть не подходящими для высокомощных приложений.
• Требует специальных знаний: Необходимы основные знания по электронике для правильного использования и настройки.

Типовое использование

• Промышленные системы: Регуляция питания для промышленного оборудования.
• Электронные устройства малой мощности: Использование в различных маломощных электронных устройствах, включая медицинское оборудование.
• Образовательные цели: Подходит для обучения и исследований в области конвертеров постоянного напряжения.

Рекомендации по применению

• Перед использованием убедитесь, что входное напряжение составляет от 7.5V до 58V.
• Следите за температурным режимом платы, особенно при максимальной нагрузке.
• Для оптимальной работы и долговечности используйте плату в согласованных условиях эксплуатации.

Основные технические характеристики

• Входное напряжение: 7.5V ~ 58V
• Выходное напряжение: 5V
• Выходной ток: 2A
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 400kHz
• Тип платы: Полностью заполненная
• Содержимое в комплекте: Оценочная плата

Возможные аналоги

• DC1490A: Оценочная плата для LTM8021 от Analog Devices.
• DC1814A: Оценочная плата для LTM8049 от Analog Devices.

Использование оценочной платы DC1723A позволяет быстро и эффективно оценить характеристики LTM8050, а также ускоряет разработку прототипов и конечных продуктов.
