DC1722A

Описание платы оценки DC1722A от Analog Devices

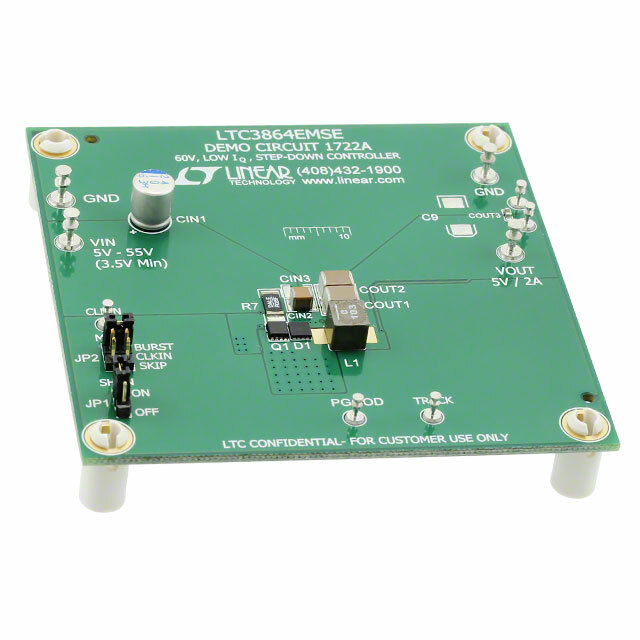

Плата оценки DC1722A от Analog Devices создана для демонстрации и оценки работы понижающего (Buck) преобразователя питания LTC3864. Плата готова к использованию и полностью укомплектована необходимыми компонентами.

Преимущества

1. Высокая эффективность: Плата использует LTC3864, обеспечивающий высокую эффективность преобразования энергии.
2. Широкий диапазон входного напряжения: Поддерживает входные напряжения от 3,5В до 55В.
3. Легкость интеграции: Простота тестирования и оценки, быстрая настройка.
4. Полная комплектация: Плата полностью укомплектована и готова к немедленному использованию.
5. Регулируемая частота переключения: Частота переключения до 350 кГц, что позволяет адаптировать плату к разным требованиям по шумам и эффективности.

Недостатки

1. Ограниченное выходное напряжение: Выходное напряжение фиксировано на уровне 5В, что может быть недостатком при необходимости других значений.
2. Фиксированный ток: Максимальный выходной ток ограничен 2А, что может быть недостаточным для некоторых приложений.

Типовое использование

• Применение в портативной электронике.
• Использование в промышленной автоматике.
• Применение в системах управления мотором.
• Использование в телекоммуникационном оборудовании.
• Применение в автомобилестроении.

Рекомендации по применению

• Обеспечьте должное охлаждение при работе на высоких токах, чтобы избежать перегрева.
• Используйте подходящие входные фильтры для улучшения стабильности и снижения шумов.
• Проверяйте электрические характеристики при различных условиях нагрузки перед интеграцией в финальное изделие.

Основные технические характеристики

• Основное назначение: Понижающий преобразователь DC/DC.
• Количество выходов и тип: 1, не изолированный.
• Напряжение на выходе: 5В.
• Ток на выходе: До 2А.
• Напряжение на входе: От 3,5В до 55В.
• Топология регулятора: Buck (понижающий).
• Частота переключения: До 350 кГц.
• Тип платы: Полностью укомплектованная (Fully Populated).
• Входящие в комплект поставки компоненты: Плата.

Возможные аналоги

• DC1763A: Плата оценки для LTC3875, поддерживающая более высокий ток на выходе.
• DC2026A: Плата оценки для LTC6813, поддержки более широкого диапазона входных напряжений.

Эта плата оценки предоставляет все необходимые инструменты для быстрого и легкого тестирования и интеграции понижающего преобразователя LTC3864 в ваш проект.
