DC1707A

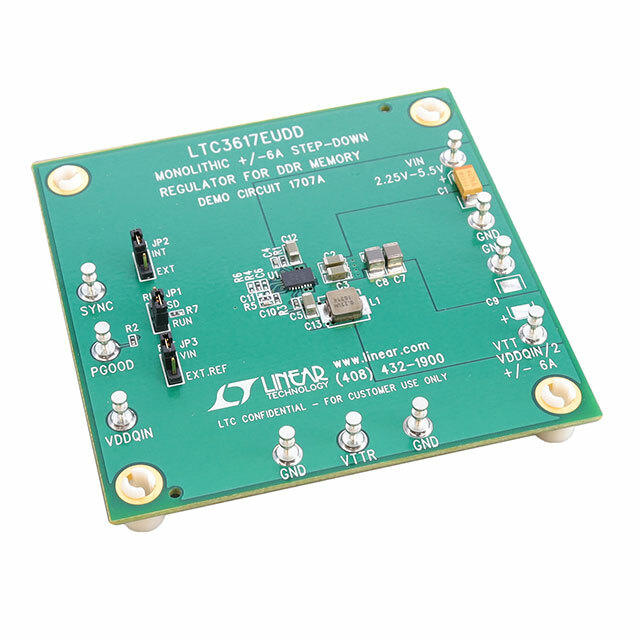

Плата отладки DC1707A от Analog Devices

Плата отладки DC1707A разработана для демонстрации работы и оценки характеристик микросхемы LTC3617, которая представляет собой синхронный понижающий (buck) преобразователь напряжения с двумя выходами. LTC3617 предназначен для использования в источниках питания памяти DDR и других приложениях, требующих двух независимых выходных напряжений.

Общее описание

DC1707A - это полностью заполненная и готовая к работе плата для тестирования LTC3617. Плата предназначена для обеспечения базового понимания работы микросхемы и экспериментов с её настройками. Она включает два нелинейных высокоэффективных понижающих регулятора, которые могут обеспечивать стабильное выходное напряжение при входном напряжении в диапазоне от 2.25 В до 5.5 В.

Преимущества

• Высокая эффективность: Использование синхронного выпрямления и современные технологии позволяют достичь высокой эффективности преобразования энергии.
• Компактный дизайн: Малые габариты платы позволяют легко интегрировать её в прототипы и конечные приложения.
• Широкий диапазон входных напряжений: Поддержка питания от 2.25 В до 5.5 В делает плату универсальной для множества применений.
• Полная популяция компонентов: Плата включает все необходимые компоненты для немедленного начала работы.

Недостатки

• Ограниченная нагрузочная способность: LTC3617 может обеспечивать токи до 6 А и 10 мА для двух независимых выходов, что может быть недостаточно для некоторых высокоинтенсивных приложений.

Типовое использование

• Питание оперативной памяти DDR: Обеспечивает необходимые напряжения и токи для питания памяти DDR.
• Системы с низким энергопотреблением: Идеально подходит для портативных и автономных устройств с ограниченным энергопотреблением.
• Разработка и тестирование: Подходит для быстрого прототипирования и тестирования различных конфигураций источников питания.

Рекомендации по применению

• Настройка выходных напряжений: Изменение настроек резисторов обратной связи для достижения желаемого выходного напряжения.
• Терморегулирование: Убедитесь, что плата достаточно охлаждается при максимальных токовых нагрузках для избежания перегрева.
• Качество питания: Обеспечьте чистый и стабильный входной источник питания для оптимальной работы системы.

Основные технические характеристики

• Тип регулятора: Понижающий (buck)
• Количество выходов: 2
• Ток нагрузки на выходе: 6 А, 10 мА
• Напряжение питания: 2.25 В - 5.5 В
• Частота переключения: 1 МГц
• Тип платы: Полностью оснащенная

Возможные аналоги

• LTC3615: Двухканальный понижающий регулятор.
• LTC3618: Трёхканальный понижающий регулятор с расширенными функциями управления.

Плата отладки DC1707A является прекрасным инструментом для инженеров, стремящихся быстро и эффективно оценить возможности и характеристики преобразователя LTC3617. Она сочетает в себе простоту использования и мощные возможности для различных приложений.
