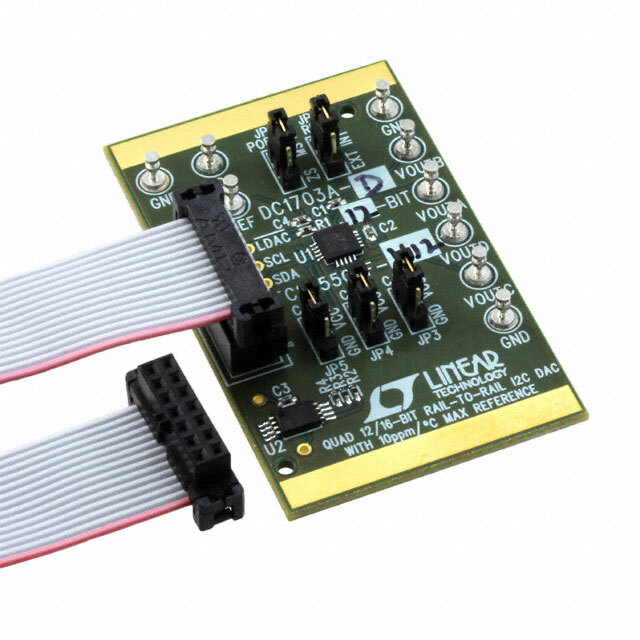

DC1703A-D

Описание DC1703A-D от Analog Devices

Общее описание

DC1703A-D — это отладочная плата для цифро-аналогового преобразователя (ЦАП) LTC2655-12 от компании Analog Devices. Этот модуль предназначен для оценки и демонстрации характеристик 12-разрядного ЦАП с четырьмя каналами, который поддерживает интерфейсы I²C и SPI для передачи данных. Отладочная плата позволяет разработчикам легко интегрировать и тестировать LTC2655-12 в различных приложениях.

Преимущества

• Высокая точность: 12-разрядное разрешение обеспечивает отличную точность преобразования.
• Удобство использования: Плата позволяет быстро и легко подключаться к микроконтроллерам и другим контроллерам благодаря интерфейсам I²C и SPI.
• Многоканальный: Четыре канала обеспечивают гибкость для работы с несколькими выходами.
• Широкий диапазон напряжения питания: Позволяет использовать плату в различных источниках питания.

Недостатки

• Требуется внешний источник питания: Для работы необходимо питание от внешнего источника, что может усложнить интеграцию.
• Ограниченная область применения: Основное применение платы — это оценка и демонстрация возможностей ЦАП, что ограничивает её использование в других областях.

Типовое использование

DC1703A-D предназначена для использования инженерами и разработчиками в следующих областях:

• Оценка и демонстрация характеристик LTC2655-12.
• Проектирование и тестирование прототипов.
• Прототипирование систем, использующих аналоговые выходы высокой точности.

Рекомендации по применению

• Используйте отладочную плату в стабильной лабораторной среде для получения точных данных.
• Обеспечьте необходимое напряжение питания согласно документации.
• Используйте соответствующие интерфейсы I²C или SPI для передачи данных между микроконтроллером и отладочной платой.

Основные технические характеристики

• Количество каналов: 4
• Разрядность: 12 бит
• Интерфейсы передачи данных: I²C, SPI
• Время установления: 9.1 мкс
• Тип выходного сигнала: напряжение
• Входное напряжение питания: диапазон от 2.7 В до 5.5 В

Возможные аналоги

• DC1703A-A: Отладочная плата для LTC2655-8 от Analog Devices.
• DC1703A-B: Отладочная плата для LTC2655-L12 от Analog Devices.
• DC1703A-C: Отладочная плата для LTC2655-L16 от Analog Devices.

Использование отладочной платы DC1703A-D от Analog Devices позволит вам эффективно оценивать и тестировать 12-разрядный ЦАП LTC2655-12 с четырьмя каналами, обеспечивая высокую точность и надежность работы в ваших разработках.
