DC1700A

DC1700A от Analog Devices

Общее описание

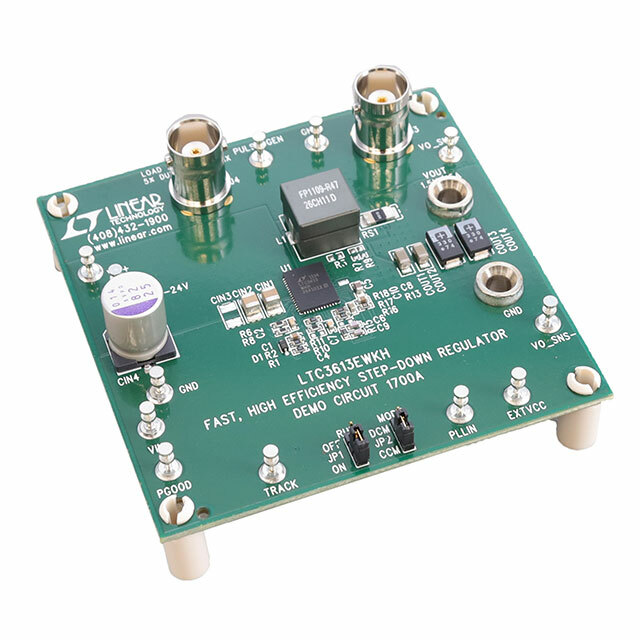

DC1700A — это демонстрационная плата для оценки возможностей импульсного стабилизатора напряжения типа понижающего (Buck) с интегрированным MOSFET, использующего микросхему LTC3613 от Analog Devices. Плата позволяет пользователям исследовать и тестировать работу микросхемы в типовых для нее условиях, обеспечивая стабильное снижение напряжения с высокой эффективностью.

Преимущества

• Простота использования: готовая к работе плата, полностью смонтированная и проверенная на заводе.
• Широкий диапазон входного напряжения: от 4.5 до 24 В.
• Высокая выходная мощность: поддержка выходного тока до 15 А.
• Стабильность и надежность: основана на высокоэффективной схеме LTC3613.

Недостатки

• Фиксированный выходной уровень: выходное напряжение фиксировано на уровне 1.5 В, что может ограничивать гибкость применения.
• Требуется внешний источник питания: для работы необходимо обеспечить подходящее входное напряжение (от 4.5 до 24 В).

Типовое использование

• Прототипирование и разработка источников питания.
• Оценка характеристик и тестирование LTC3613.
• Образовательные и исследовательские проекты в области электроники и электротехники.

Рекомендации по применению

1. Подключение к входному источнику напряжения: убедитесь, что входное напряжение соответствует допустимым параметрам от 4.5 до 24 В.
2. Подключение нагрузки: подключите нагрузку, которая потребляет до 15 А с выходным напряжением 1.5 В.
3. Мониторинг параметров: используйте осциллографы, мультиметры и другие инструменты для мониторинга входных и выходных параметров.

Основные технические характеристики

• Основное назначение: Преобразование постоянного тока, Понижающий стабилизатор
• Входное напряжение: 4.5 В – 24 В
• Выходное напряжение: 1.5 В
• Выходной ток: до 15 А
• Частота переключения: 350 кГц
• Тип платы: полностью собранная и проверенная на заводе

Возможные аналоги

• DC2026A: Плата оценки с аналогичной архитектурой и использованием других микросхем.
• DC590B: Альтернативная демонстрационная плата для других типов стабилизаторов от Analog Devices.

Эта информационная база поможет вам эффективно использовать плату DC1700A для ваших проектов и максимально извлечь пользу из возможностей, которые предоставляет LTC3613.
