DC1698A-A

DC1698A-A от Analog Devices

Общее описание

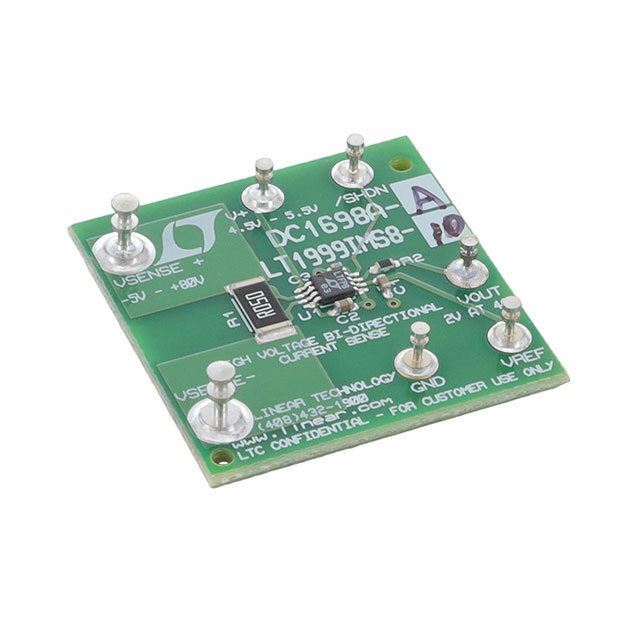

DC1698A-A — это демонстрационная плата для оценки производительности операционного усилителя LT1999 производства Analog Devices. Она предназначена для измерения тока в однополярных и двухполярных системах при высоких напряжениях и высокой точности. Плата упрощает процесс тестирования и оценки возможностей ИС LT1999, позволяя инженерам легко подключать компоненты и производить измерения.

Преимущества

• Высокоточная оценка: Позволяет измерять ток с высокой точностью.
• Простота подключения: Плата полностью укомплектована и готова к использованию.
• Гибкость: Поддержка однополярного и двухполярного питания.
• Высокая скорость: Плата позволяет оценить параметры быстродействия LT1999, такие как скорость нарастания и полоса пропускания.

Недостатки

• Ограниченное использование: Плата предназначена только для оценки LT1999 и не может использоваться для других ИС.
• Зависимость от компонентов: Требует наличия источников питания и измерительных приборов для полноценной эксплуатации.

Типовое использование

• Измерение тока: Может использоваться для оценки и измерения тока в различных цепях.
• Анализ питания: Идеально подходит для анализа и мониторинга питания в промышленных и потребительских приложениях.

Рекомендации по применению

• Подключение к источнику питания: Убедитесь, что используемый источник питания соответствует требованиям LT1999.
• Расположение датчиков: Правильно расположите измерительные датчики для точного измерения тока.
• Использование в чистой среде: Работайте с платой в чистой среде, чтобы избежать помех и улучшить точность измерений.

Основные технические характеристики

• Тип усилителя: Измерительный усилитель тока
• Выходной тип: -
• Скорость нарастания: 3 В/мкс
• Полоса пропускания (-3 дБ): 2 МГц
• Ток потребления основным ИС: 5.8 мА
• Напряжение питания (однополярное/двухполярное): 4.5 В ~ 5.5 В
• Тип платы: Полностью укомплектованная
• Комплектация: Плата
• Используемая ИС: LT1999

Возможные аналоги

• AD8218: Альтернативный измерительный усилитель от Analog Devices.
• INA240: Высокоточный измерительный усилитель тока от Texas Instruments.

DC1698A-A является эффективным инструментом для инженеров, работающих с измерением тока и анализом питания. При правильном использовании плата обеспечивает высокую точность и стабильность измерений, что делает её отличным выбором для различных применений.
