DC1687B

DC1687B - Описание

Производитель: Analog Devices

Модель: DC1687B

Общее Описание

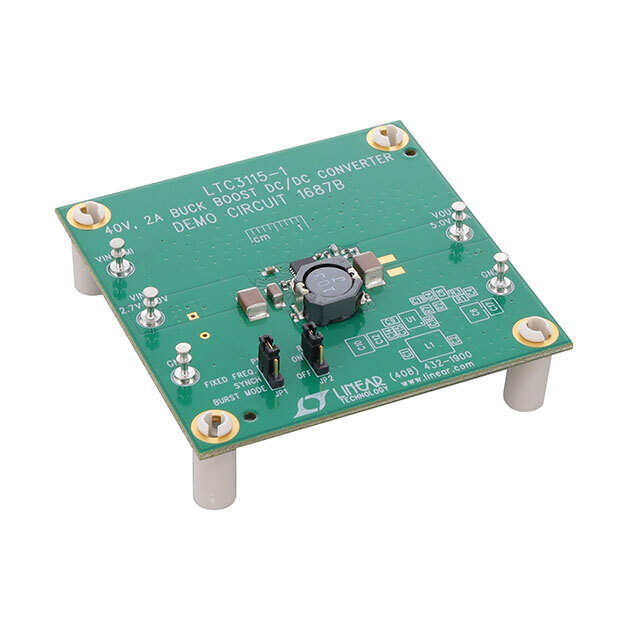

DC1687B - это демонстрационная плата от Analog Devices, предназначенная для оценки и тестирования возможностей линейного регулятора LTC3115-1. LTC3115-1 представляет собой пошаговый/понижающий преобразователь DC/DC с синхронным выпрямлением, работающий в диапазоне входных напряжений от 2.7V до 40V. Эта демонстрационная плата позволяет исследовать функции и производительность устройства в реальных условиях.

Преимущества

• Широкий диапазон входных напряжений: От 2.7V до 40V, что делает плату универсальной для различных приложений.
• Высокая эффективность: Благодарю синхронному выпрямлению, обеспечивается высокое КПД преобразования энергии.
• Гибкость: Возможность работы в буст/бак (повышающем/понижающем) режиме позволяет адаптироваться к различным требованиям.

Недостатки

• Ограничение по выходному току: Максимальный выходной ток до 2A, что может быть недостаточно для приложений с высокими требованиями по мощности.

Типовое Использование

• Энергоснабжение портативных устройств.
• Промышленные системы автоматики.
• Лабораторные исследования и оценка возможностей IC.
• Мощностные системы автоэлектроники.

Рекомендации по Применению

• Использовать в схемах, требующих высокоэффективного преобразования энергии.
• Обеспечить соответствие входного напряжения в пределах от 2.7V до 40V для корректной работы.
• Следить за температурным режимом, избегая перегрева, особенно при максимальных токах нагрузки.

Основные Технические Характеристики

• Входное напряжение: 2.7V - 40V
• Выходное напряжение: Регулируемое, типично 5V
• Выходной ток: До 2A
• Топология Регулятора: Буковый/Повышающий (Buck-Boost)
• Частота переключения: 1МГц (максимум)
• Тип платы: Полностью укомплектованная демонстрационная плата

Возможные Аналоги

• LTC3114-1: Сходный DC/DC преобразователь с расширенными возможностями.
• LM5176: Аналогичный по функционалу буковый/повышающий преобразователь от Texas Instruments.
• TPS63070: Компактный и эффективный шаговый/понижающий преобразователь от Texas Instruments.

Использование демонстрационной платы DC1687B от Analog Devices позволяет инженерам быстро оценить возможности и производительность линейного регулятора LTC3115-1 в реальных условиях, что упрощает разработку и тестирование надёжных энергетических систем.
