DC1672A

DC1672A от Analog Devices

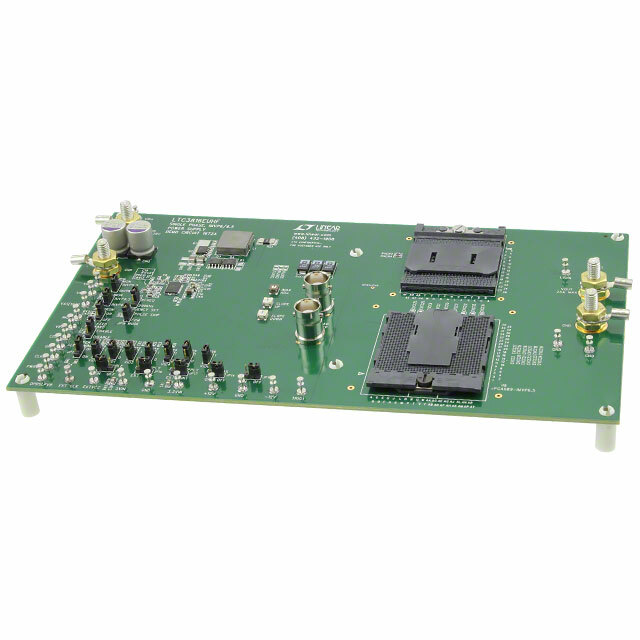

DC1672A - это оценочная плата на основе преобразователя постоянного тока LTC3816 от Analog Devices. Представляет собой полностью собранную и протестированную плату, предназначенную для демонстрации возможностей LTC3816, высокоэффективного синхронного понижающего преобразователя.

Общее описание

LTC3816 - монолитный синхронный понижающий (Buck) регулятор напряжения, предлагающий высокую эффективность энергопреобразования и способный работать с входным напряжением от 4,5 В до 28 В и обеспечивать выходное напряжение 0,9 В при токе до 25 А. Оценочная плата DC1672A позволяет быстро оценить производительность LTC3816 в типовых условиях эксплуатации.

Преимущества

• Высокая эффективность: LTC3816 обеспечивает высокую эффективность преобразования энергии, что минимизирует потери тепла и повышает общее КПД системы.
• Широкий диапазон входного напряжения: Работает с входными напряжениями от 4,5 В до 28 В, что делает его универсальным для различных приложений.
• Высокий выходной ток: Способен обеспечить до 25 А выходного тока, что подходит для устройств с высоким энергопотреблением.

Недостатки

• Необходимость учитывать тепловыделение и необходимость надлежащего теплоотвода при работе в условиях высоких токов.

Типовое использование

• Системы питания для процессоров и других высокопроизводительных микросхем
• Промышленные и телекоммуникационные системы
• Энергосберегающие системы

Рекомендации по применению

• Желательно использовать дополнительное охлаждение при высоких нагрузках.
• Оптимизация настроек преобразователя под индивидуальные потребности системы с помощью соответствующих резисторов и конденсаторов.

Основные технические характеристики

• Входное напряжение: 4,5 В ~ 28 В
• Выходное напряжение: 0,9 В
• Максимальный выходной ток: 25 А
• Частота коммутации: 400 кГц
• Тип регулятора: Синхронный понижающий (Buck)
• Запасные части: LTC3816

Возможные аналоги

• TPS54620 от Texas Instruments
• LM27403 от Texas Instruments
• ISL8117 от Renesas

DC1672A - оптимальный выбор для быстрой оценки и разработки систем на базе высокоэффективного синхронного понижающего регулятора LTC3816.
