DC1660B

Описание для интернет-магазина: DC1660B от Analog Devices

Общее описание

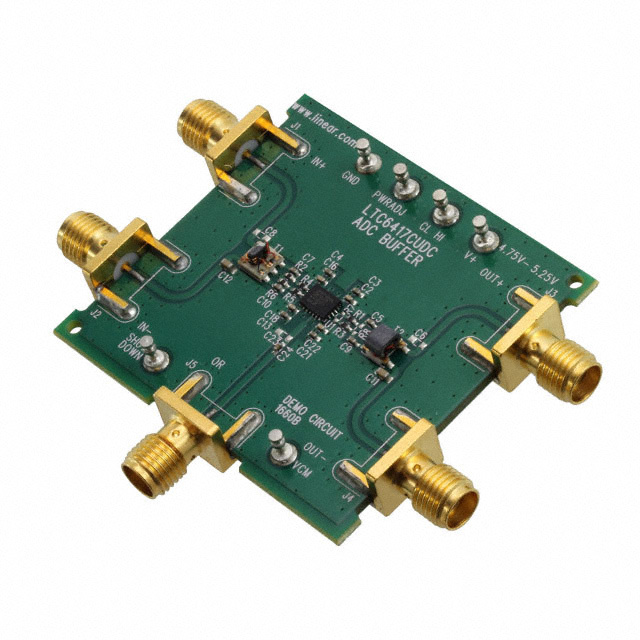

DC1660B — это демонстрационная плата от Analog Devices, предназначенная для оценки характеристик буферного усилителя LTC6417. Буферные усилители часто используются для преобразования сигнала в подходящий уровень для дальнейшей обработки, а также для уменьшения импеданса источника сигнала. Плата DC1660B позволяет разработчикам легко интегрировать LTC6417 в свои системы и оценить его производительность в различных условиях.

Преимущества

• Высокая полоса пропускания: Усилитель LTC6417 имеет предельную частоту (-3 дБ) 1,6 ГГц, что делает его отличным выбором для высокоскоростных приложений.
• Высокая скорость нарастания: Скорость нарастания 10000 В/мкс обеспечивает быстрое и точное воспроизведение сигнала.
• Высокий выходной ток: Ток выхода до 100 мА позволяет управлять различными нагрузками.
• Простота использования: Плата полностью укомплектована и готова к работе, что минимизирует время на подготовку и настройку.

Недостатки

• Требования к питанию: Необходимость в однополярном источнике питания с напряжением 4.75-5.25 В может потребовать дополнительных блоков питания в некоторых системах.

Типовое использование

• Комплексные системы связи
• Обработка сигналов высоких частот
• Усилители для измерительной техники
• Передачи и преобразование данных
• Усиление сигналов в телекоме и радиочастотных приложениях

Рекомендации по применению

1. Правильное питание: Убедитесь, что используете напряжение питания в пределах 4.75-5.25 В для нормальной работы платы.
2. Монтаж и заземление: Установите плату на поверхности с хорошим заземлением для минимизации воздействия электромагнитных помех.
3. Интерфейс с внешними устройствами: Для соединения с внешними устройствами, такими как осциллограф или анализатор спектра, используйте коаксиальные кабели с низким уровнем затухания.

Основные технические характеристики

• Тип усилителя: Буферный (Buffer Amplifier)
• Выходной тип: Дифференциальный
• Скорость нарастания: 10000 В/мкс
• Полоса пропускания (-3 дБ): 1.6 ГГц
• Ток выхода на канал: 100 мА
• Ток потребления IC: 123 мА
• Напряжение питания: 4.75 В – 5.25 В
• Тип платы: Полностью укомплектованная (Fully Populated)
• Состав набора: Плата
• Используемый IC: LTC6417

Возможные аналоги

• ADA4937-1 от Analog Devices
• LMH6552 от Texas Instruments
• THS4509 от Texas Instruments

Используйте демонстрационную плату DC1660B для быстрого и удобного тестирования основных характеристик и возможностей микросхемы LTC6417 в ваших проектах!
