DC1643A

DC1643A - Демонстрационная Плата для LT3575EFE

Общее Описание

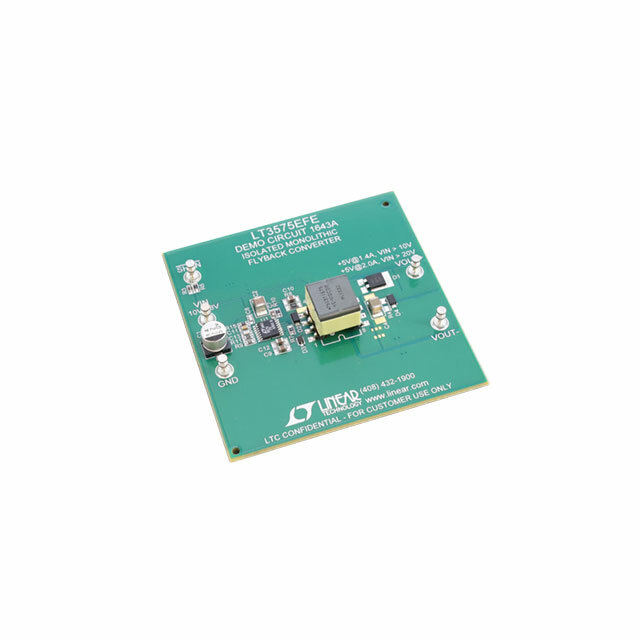

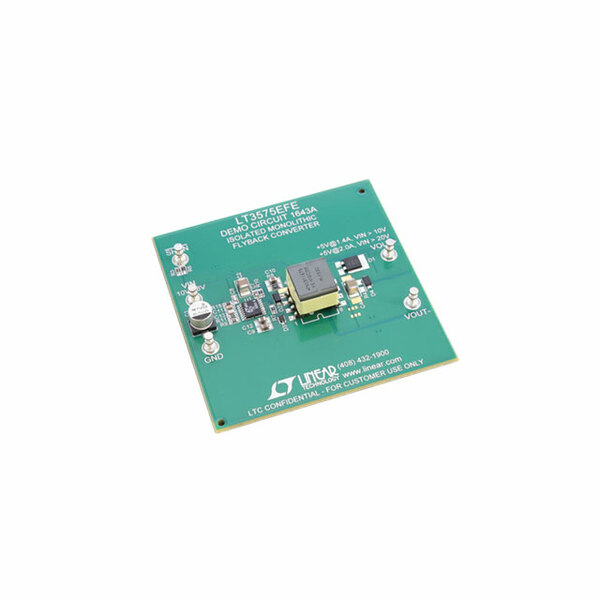

DC1643A от Analog Devices — это демонстрационная плата для работы с интегральной схемой LT3575EFE, специализированной на преобразовании DC/DC. Плата предназначена для оценки возможностей и анализа характеристик микросхемы LT3575, которая обеспечивает изолированный выходной сигнал.

Преимущества

• Полная интеграция: Плата уже полностью укомплектована и настроена для работы с LT3575.
• Изолированный выход: Обеспечивает высокую защиту и надежность за счет изолированного выходного напряжения.
• Широкий диапазон входных напряжений: Поддерживает входное напряжение от 10В до 28В, что позволяет использовать плату в различных условиях.
• Высокая эффективность: Использование топологии Flyback гарантирует высокую эффективность преобразования.
• Простота использования: Идеально подходит для быстрого прототипирования и тестирования без необходимости сложных настроек.

Недостатки

• Ограниченная мощность выхода: Максимальный выходной ток составляет 2А, что может быть недостаточно для некоторых высокопотребляющих приложений.

Типовое Использование

• Разработка электроники: Отлично подходит для инженеров-разработчиков, занимающихся проектированием и тестированием изолированных DC/DC преобразователей.
• Образовательные цели: Полезна для обучения студентов и специалистов в области электроники основным принципам работы DC/DC преобразователей.

Рекомендации по Применению

• Используйте рекомендованное входное напряжение: Поддерживайте входное напряжение между 10В и 28В для предотвращения перегрева и отказов.
• Обеспечьте адекватное охлаждение: В условиях высокой мощности возможно повышение температуры компонента, позаботьтесь о должном охлаждении.
• Проверьте входное и выходное соединение: Перед контактом убедитесь в правильном подключении входных и выходных проводов для предотвращения поломки.

Основные Технические Характеристики

• Основное назначение: Преобразователь DC/DC
• Количество выходов: 1, изолированный
• Выходное напряжение: 5В
• Выходной ток: 2А
• Входное напряжение: 10В ~ 28В
• Топология регулятора: Flyback
• Частота переключения: 90кГц
• Тип платы: Полностью укомплектованная
• Содержимое комплекта: Плата
• Используемая ИС/Чип: LT3575

Возможные Аналоги

• DC1644A: Еще одна демонстрационная плата от Analog Devices для LT3575, но с другими характеристиками выходного напряжения и тока.
• DC1645A: Плата для других типов изолированных преобразователей от AD, возможно с более широким диапазоном входных напряжений.

Заключение

DC1643A - это превосходный инструмент для профессионалов и учеников, который позволяет эффективно и просто исследовать и разрабатывать решения на базе высокоэффективного преобразователя LT3575.
