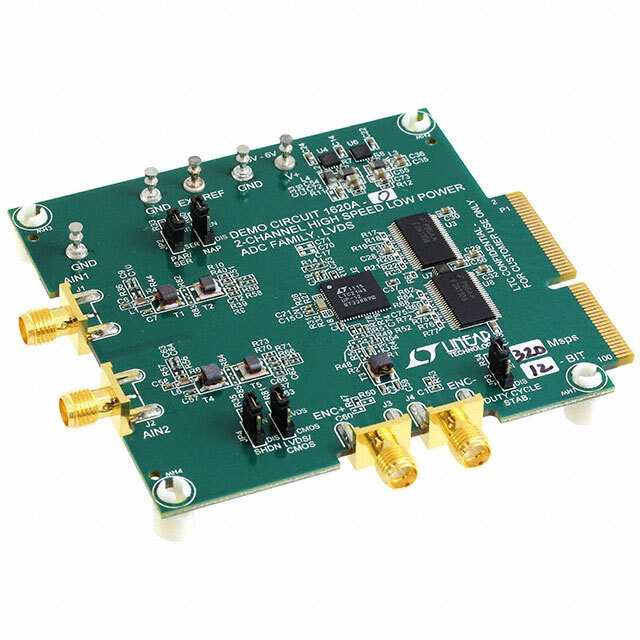

Демонстрационная плата DC1620A-O от Analog Devices

Общее описание

Демонстрационная плата DC1620A-O разработана для оценки производительности высокоскоростного аналого-цифрового преобразователя (ADC) LTC2143-12 с разрешением 12 бит и частотой выборки до 80 мегасемплов в секунду (MSPS). Этот ADC позволяет инженерам и разработчикам визуализировать и анализировать характеристики преобразования аналоговых сигналов в цифровой формат, что делает его идеальным инструментом для проектирования и отладки систем обработки сигналов.

Преимущества

• Высокая точность и скорость: LTC2143-12 обеспечивает разрешение 12 бит и частоту выборки 80 MSPS, что позволяет получать точные и реалистичные данные.
• Универсальность: Поддержка различных типов входных сигналов.
• Простота использования: В комплект входят все необходимые компоненты для быстрого начала работы с платой.
• Эффективное энергопотребление: Потребление мощности всего 217 мВт при 80 MSPS, что минимизирует тепловыделение и энергорасход.

Недостатки

• Специфический набор функций: Плата может не подходить для приложений, требующих других характеристик (например, более высокого разрешения или более низкой частоты выборки).
• Необходимость использования дополнительных инструментов для полноценного анализа данных (например, осциллографа или логического анализатора).

Типовое использование

• Оцифровка аналоговых сигналов: Используется в системах оцифровки сигналов для радиосвязи, измерительных систем и других приложений, где требуется высокое качество цифрового сигнала.
• Исследования и разработка: Применяется в научно-исследовательских лабораториях для тестирования и верификации новых технологий оцифровки.
• Образовательные проекты: Используется в образовательных учреждениях для демонстрации принципов работы ADC.

Рекомендации по применению

• Тщательно настройте входные сигналы: Обеспечьте правильную амплитуду и диапазон входных сигналов для оптимального функционирования ADC.
• Используйте качественное питание: Стабильное и чистое питание необходимо для минимизации шумов и искажений.
• Проверьте соединения: Убедитесь, что все соединения выполнены корректно и надёжно.

Основные технические характеристики

• Количество аналогово-цифровых преобразователей: 2
• Разрядность: 12 бит
• Частота выборки: 80 мегасемплов в секунду (MSPS)
• Интерфейс данных: Параллельный
• Диапазон входных сигналов: 1 ~ 2 В пик-пик
• Потребляемая мощность: 217 мВт при 80 MSPS
• Используемый IC / часть: LTC2143-12
• Комплект поставки: Плата

Возможные аналоги

• DC1620A-K: Демонстрационная плата для LTC2143-14 (разрядность 14 бит).
• DC1371A: Интерфейсная плата для высокоскоростных ADC от Analog Devices.
• EVAL-AD9238: Плата для оценки AD9238, аналогового 12-битного 80 MSPS ADC от Analog Devices.

Используя демонстрационную плату DC1620A-O, вы сможете максимально эффективно протестировать и интегрировать высокоскоростной ADC в ваши проекты, минимизировав временные и финансовые затраты на разработку и отладку.
