DC1620A-B

Описание DC1620A-B от Analog Devices

Общее описание

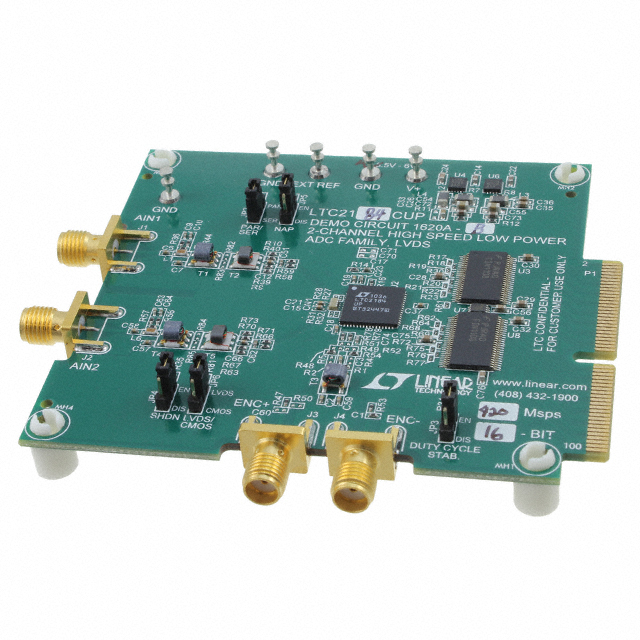

DC1620A-B — это демонстрационная плата для 16-битного аналого-цифрового преобразователя (ADC) LTC2184, работающего с частотой дискретизации до 105 MSPS (миллионов выборок в секунду). Данная плата разработана для упрощения оценки характеристик и возможностей LTC2184, предоставляя пользователю стабильную и надежную платформу для тестирования.

Преимущества

• Высокая разрядность: 16 бит обеспечивают высокую разрешающую способность.
• Высокая частота дискретизации: До 105 MSPS, что делает устройство идеальным для приложений, требующих быстрой обработки сигналов.
• Интеграция с LTC2184: Плата оптимизирована для работы с этим специфическим ADC, что гарантирует максимальную совместимость и производительность.
• Удобство использования: Плата поставляется с готовыми к подключению компонентами и разъемами для простоты подключения и тестирования.

Недостатки

• Стоимость: Высокопроизводительные компоненты могут быть более дорогими в сравнении с низкоскоростными аналогами.
• Энергопотребление: При максимальных значениях частоты работы плата потребляет значительное количество энергии.

Типовое использование

• Цифровая обработка сигналов (DSP)
• Измерительные приборы и системы регистрации данных
• Радиосвязь и телекоммуникации
• Медицинские приборы
• Аналого-цифровое преобразование в научных и промышленных приложениях

Рекомендации по применению

• Правильное питание: Обязательно используйте стабилизированные источники питания с подходящими уровнями напряжений, указанными в документации.
• Экранирование: Для минимизации шума и внешних помех, используйте экранированные кабели и соблюдайте принципы разводки земли.
• Регулярное тестирование: Регулярное тестирование и калибровка помогут поддерживать точность и надежность измерений.

Основные технические характеристики

• Количество A/D преобразователей: 2
• Разрядность: 16 бит
• Частота дискретизации: до 105 MSPS
• Интерфейс данных: Параллельный
• Входной диапазон: 1 ~ 2Vpp
• Энергопотребление: 454 мВт при 105 MSPS
• Интегрированные компоненты: LTC2184

Возможные аналоги

• DC2222A-A: Похожие характеристики, но с альтернативным ADC.
• DC890B: Оценочная плата для других серий 16-битных ADC.

Используя DC1620A-B, пользователи могут значительно упростить процесс разработки и тестирования своих систем, интегрирующих высокопроизводительные аналого-цифровые преобразователи.
