DC1617A-B

45 120,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DC1617A-B от Analog Devices

Общее описание

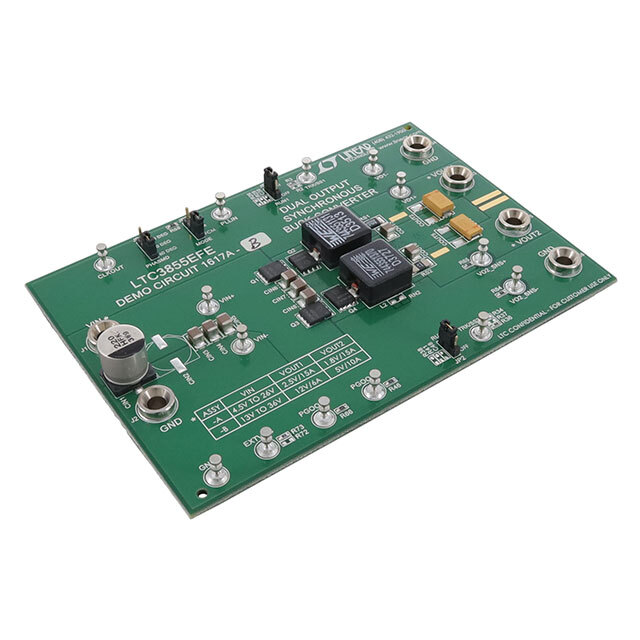

DC1617A-B — это демонстрационная плата для LTC3855EFE, разработанная компанией Analog Devices. Она представляет собой полностью укомплектованную плату, предназначенную для оценки работы преобразователя постоянного тока в постоянный (DC/DC) с понижающим (buck) преобразователем. Плата обеспечивает два неизолированных выхода и рассчитана на входное напряжение от 13 до 36 В.

Преимущества

  • Высокая эффективность: Плата поддерживает высокую эффективность преобразования энергии благодаря использованию современного контроллера LTC3855.
  • Удобство использования: Полностью укомплектованная плата позволяет быстро приступить к оценке и тестированию без необходимости дополнительных компонентов.
  • Высокая производительность: Поддержка двух выходных напряжений (5 В и 12 В) с токами до 10 А и 6 А соответственно.
  • Широкий диапазон входного напряжения: Возможность работы в диапазоне от 13 до 36 В обеспечивает гибкость применения в различных проектах.

Недостатки

  • Ограничение по мощности: Выходные токи ограничены 10 А и 6 А, что может быть недостаточно для некоторых высокомощных приложений.
  • Фиксированные выходы: Плата не позволяет легко изменять выходные напряжения без модификации схемы.

Типовое использование

  • Промышленные системы: Использование в различных промышленных контроллерах и электронных системах.
  • Питание для FPGA и микроконтроллеров: Обеспечение питания для сложных цифровых систем, включая FPGA и микроконтроллеры.
  • Телекоммуникационное оборудование: Применение в системах связи и телекоммуникационных устройствах.

Рекомендации по применению

  • Аккуратно присоединяйте входное напряжение: Убедитесь, что входное напряжение находится в пределах от 13 до 36 В для стабильной работы.
  • Охлаждение компонентов: При длительной работе под значительными нагрузками рекомендуется обеспечить адекватное охлаждение для предотвращения перегрева компонентов.
  • Регулярная проверка напряжений и токов: Используйте мультиметр для измерения выходных напряжений и токов, чтобы убедиться в правильности работы платы.

Основные технические характеристики

  • Основное назначение: Понижающий преобразователь (DC/DC, Step Down)
  • Количество выходов и тип: 2, не изолированные
  • Выходное напряжение: 5 В и 12 В
  • Выходной ток: 10 А и 6 А
  • Входное напряжение: 13 В ~ 36 В
  • Топология регулирования: Buck
  • Частота переключения: 250 кГц
  • Тип платы: Полностью укомплектованная
  • Комплектация: Плата
  • Используемая микросхема: LTC3855EFE

Возможные аналоги

  • DC2459A от Analog Devices: Плата для оценки работы LTC7800.
  • DC1829A от Analog Devices: Демонстрационная плата для двухфазного понижающего преобразователя LTC3895.
  • DC2440A от Analog Devices: Плата для демонстрации работы синхронного понижающего контроллера LTC7801.

Использование демонстрационной платы DC1617A-B позволит вам быстро и эффективно оценить работу высокоэффективного понижающего преобразователя на базе микросхемы LTC3855 от Analog Devices.
