DC1601B-C

Описание DC1601B-C от Analog Devices

Общее описание

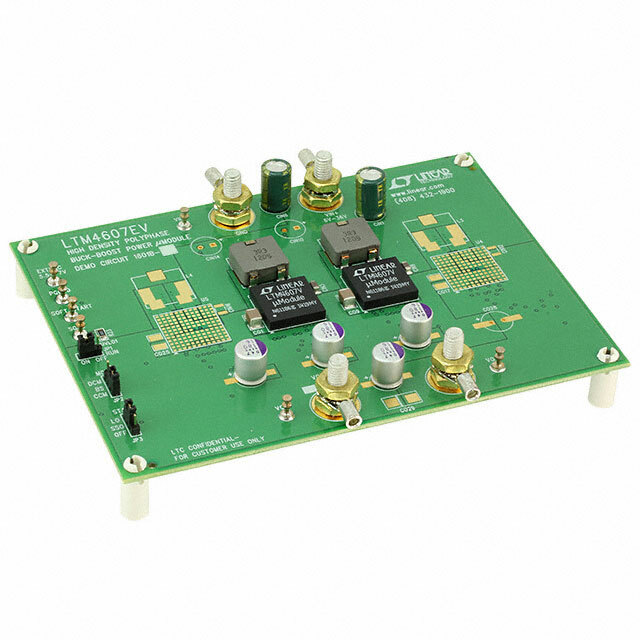

DC1601B-C - это демонстрационная плата компании Analog Devices, предназначенная для оценки высокоэффективного и компактного микросхемного модуля LTM4607 µModule® с функцией преобразователя DC-DC. Это устройство поддерживает схемы повышения и понижения напряжения с одним не изолированным выходом. Плата полностью смонтирована и протестирована, что позволяет пользователям мгновенно приступить к оценке характеристик модуля.

Преимущества

• Высокая эффективность: Оптимизация для минимизации потерь и повышения эффективности энергопреобразования.
• Компактный размер: Миниатюрные размеры модуля облегчают интеграцию в небольшие системы.
• Гибкость по входному напряжению: Плата поддерживает широкий диапазон входного напряжения от 6В до 36В, что делает её универсальной для различных применений.
• Встроенные компоненты: Плата поставляется с предустановленными компонентами, что упрощает сборку и тестирование.

Недостатки

• Несъемные компоненты: Сложность замены отдельных компонентов на плате, если это потребуется.
• Ограниченная мощность: Максимальный выходной ток составляет 20А, что может быть недостаточно для высокомощных приложений.

Типовое использование

• Мобильные устройства и портативная электроника: Преобразование источников питания в устройствах с батарейным питанием.
• Силовые источники питания в промышленности: Обеспечение стабильного питания для промышленных контроллеров и сенсоров.
• Автомобильная электроника: Использование в системах с широким диапазоном входных напряжений.

Рекомендации по применению

• Тщательное планирование терморегуляции: Поскольку плата может работать в различных температурных условиях, необходимо обеспечить адекватное охлаждение.
• Оптимизация монтажа: Учитывайте компактные размеры и расположение компонентов модуля при проектировании системы.

Основные технические характеристики

• Входное напряжение: 6В - 36В
• Выходное напряжение: 12В
• Максимальный выходной ток: 20А
• Регуляторная топология: Buck-Boost
• Частота переключения: 300kHz
• Тип платы: Полностью смонтированная
• Используемая микросхема/модуль: LTM4607

Возможные аналоги

• EVAL-ADP5070EBZ от Analog Devices: Плата на базе модуля ADP5070 для повышения и понижения напряжения.
• TPS5405EVM-647 от Texas Instruments: Демонстрационная плата на основе микросхемы TPS5405 для преобразования напряжений.

Демонстрационная плата DC1601B-C является отличным инструментом для инженеров, стремящихся оценить возможности модуля LTM4607 в различных приложениях с преобразованием напряжений.
