DC1590B-A

DC1590B-A от Analog Devices

Общее описание:

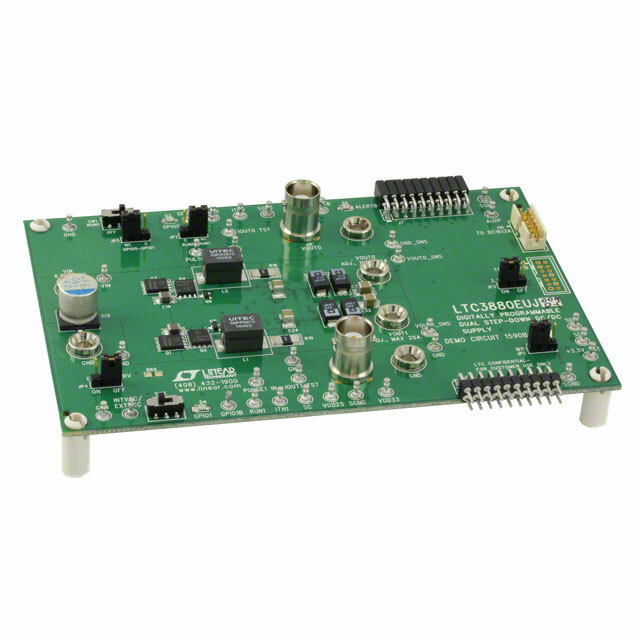

DC1590B-A – это отладочная плата для DC/DC-преобразователя понижающего типа (Buck) LTC3880 от компании Analog Devices. Плата предназначена для оценки характеристик и возможностей LTC3880, который является высокоэффективным, синхронным понижающим контроллером. Плата поддерживает работу с двумя выходами и позволяет генерировать стабильное выходное напряжение при широком спектре входных напряжений.

Преимущества:

• Высокая эффективность: Преобразователь LTC3880 обеспечивает высокую эффективность, что снижает потери энергии и тепловыделение.
• Гибкость: Поддержка двух независимых выходов с возможностью параллельного использования для увеличения тока.
• Широкий диапазон входного напряжения: Поддержка широкого диапазона входных напряжений (от 6.5В до 24В), что позволяет использовать плату в различных приложениях.
• Простота в использовании: Полностью укомплектованная плата, готовая к использованию сразу после распаковки.

Недостатки:

• Ограничение по максимальному выходному току: Максимальный выходной ток ограничен 20А на канал.
• Сложность в настройке для новичков: Плата предназначена для опытных инженеров и может требовать дополнительных знаний для полной настройки и использования.

Типовое использование:

• Питание FPGA и ASIC: Обеспечение стабильного питания для высокопроизводительных чипов.
• Промышленные и автомобильные системы: Использование в системах управления, требующих надежного и стабильного питания.
• Телекоммуникации: Подача питания на оборудование для телекоммуникационных сетей и базовых станций.

Рекомендации по применению:

• Используйте соответствующие радиаторы и вентиляционные системы для отвода тепла при длительном использовании на высоких токах.
• Обеспечьте надежное соединение с источником питания и нагрузкой, чтобы предотвратить обрывы и нежелательные переключения.
• Следите за правильной настройкой всех параметров через интерфейс управления для достижения оптимальной работы.

Основные технические характеристики:

• Основное назначение: DC/DC-преобразователь, понижающий
• Выходы и тип: 2, неизолированные
• Выходное напряжение: 1.8В, 1.8В
• Выходной ток: 20А, 20А
• Входное напряжение: от 6.5В до 24В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 350 кГц
• Тип платы: Полностью укомплектованная
• Используемая ИС: LTC3880

Возможные аналоги:

• DC1590B-B: Вариант отладочной платы для аналогичных задач, но с несколько иными параметрами настройки.
• EVM-3880A-D: Отладочная плата другой серии, совместимая с теми же регуляторами напряжения.

DC1590B-A – это мощный инструмент для инженеров, занимающихся разработкой и тестированием источников питания на базе LTC3880. Плата позволяет быстро и эффективно оценить возможности контроллера и его эффективность в реальных условиях.
