DC1588A от Analog Devices

Общее описание

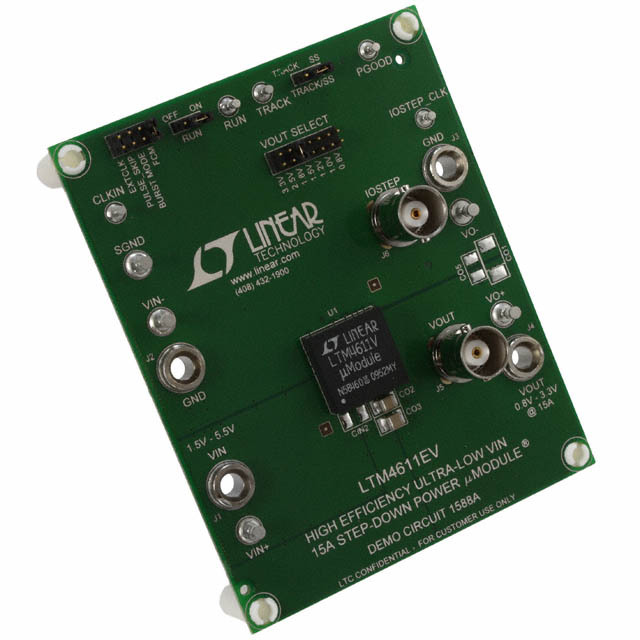

DC1588A — это демонстрационная плата для оценки модуля понижающего преобразователя LTM4611, разработанная компанией Analog Devices. LTM4611 является интегрированным модулем DC/DC-преобразователя с фиксированной рабочей частотой и высокоэффективным импульсным стабилизатором.

Преимущества

• Высокая эффективность: Плата обеспечивает высокую эффективность преобразования энергии, что позволяет снизить тепловые потери и улучшить общую производительность систем.
• Гибкость в настройках: Поддержка множества значений выходного напряжения, что обеспечивает гибкость в применении для различных задач.
• Удобство использования: Полностью укомплектованная плата с легко доступными тестовыми точками и стандартными разъемами упрощает процесс тестирования и оценки.

Недостатки

• Ограничены значениями выходного напряжения и тока: Поддерживает определённые предварительно установленные значения выходного напряжения и может обеспечить максимум 15 А тока.

Типовое использование

• АсСУ/СДП: Используется в различных автозамкнутых системах управления и системах управления двигателями.
• Промышленные системы автоматизации: Идеально подходит для применения в промышленной автоматике и управлении.
• Системы питания серверов: Обеспечивает стабилизированное питание для компонентов серверного оборудования.
• Программируемая логика и FPGA: Подходит для питания программируемых логических устройств и FPGA в сложных схемах.

Рекомендации по применению

• Зафиксируйте рабочие параметры в зависимости от условий конкретного применения, таких как максимальный ток, напряжение нагрузки и рабочих температур.
• Обеспечьте достаточный теплоотвод для модуля, чтобы избежать перегрева и гарантировать длительный срок службы устройства.
• Располагайте плату на хорошо вентилируемом месте для обеспечения эффективного охлаждения.

Основные технические характеристики

• Назначение: Понижающий преобразователь DC/DC
• Входное напряжение: 1,5В – 5,5В
• Выходное напряжение: 0,8В, 1В, 1,2В, 1,5В, 1,8В, 2,5В или 3,3В
• Выходной ток: До 15А
• Топология регулятора: Buck (понижающий)
• Частота переключения: 500 кГц
• Тип платы: Полностью укомплектованная
• Используемая микросхема/чип: LTM4611

Возможные аналоги

• DC2516A: Интересный аналог для оценки понижающего преобразователя с чуть другими спецификациями.
• DC2071A: Плата, основанная на похожей микросхеме, но с другими рабочими характеристиками.
• LTM4677: Интегрированный решение от того же производителя для схожих задач.

Заключение

Демонстрационная плата DC1588A от Analog Devices является идеальным инструментом для тестирования и оценки возможности применения модуля LTM4611 в различных системах питания. Благодаря высокой эффективности, гибкости и простоте использования, она подходит для широкого спектра промышленных и серверных применений.
