DC1573A

DC1573A от Analog Devices

Категория: Продуктовые комплектующие и разработчики > Платы для разработки, комплекты инструментов, программаторы > Платы для оценки работы > Платы для оценки драйверов светодиодов

Общее описание

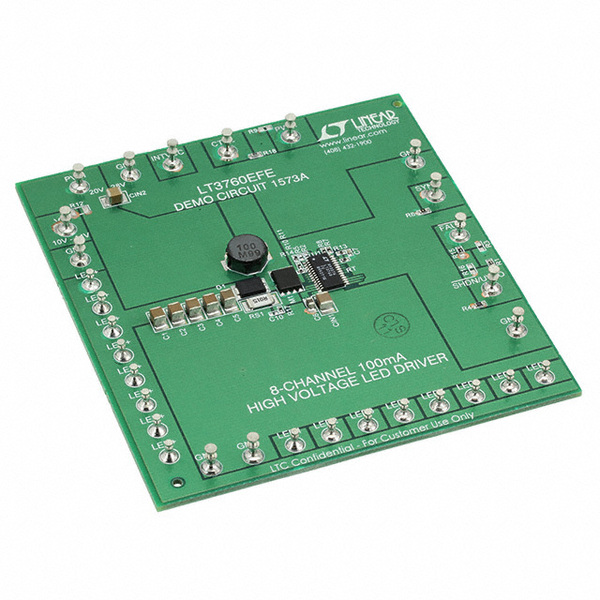

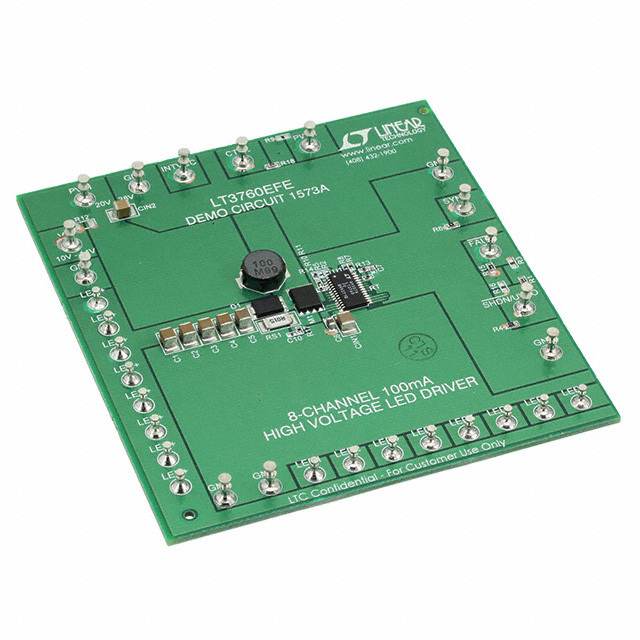

DC1573A – это оценочная плата, разработанная для демонстрации работы драйвера светодиодов LT3760 от Analog Devices. Плата позволяет исследовать и оптимизировать работу восьмиканального драйвера светодиодов с возможностью регулировки яркости. Эта плата идеально подходит для инженеров, работающих над проектами по освещению и требующих высокой точности и стабильности.

Преимущества

• Многоканальность: Позволяет управлять восемью не изолированными выходами, что обеспечивает гибкость в различных приложениях.
• Регулировка яркости: Поддержка диммирования позволяет плавно изменять яркость светодиодов.
• Высокое качество: Использование LT3760 от Analog Devices гарантирует надежность и высокую производительность.

Недостатки

• Ограничения по входному напряжению: Входное напряжение ограничено диапазоном 20V ~ 28V.
• Не подходит для изолированных приложений: Плата предназначена для работы с не изолированными светодиодными цепями.

Типовое использование

• Оценка и разработка светодиодных осветительных систем.
• Прототипирование и тестирование светодиодных драйверов.
• Использование в приложениях, требующих многоканального управления светодиодами.

Рекомендации по применению

• Питание: Подключите к источнику питания с выходным напряжением от 20V до 28V.
• Нагрузка: Используйте светодиодные цепи, совместимые с максимальным выходным напряжением 45V и током 100mA на канал.
• Охлаждение: Обеспечьте достаточное охлаждение для стабильной работы при полной нагрузке.

Основные технические характеристики

• Выходной ток на канал: 100 мА
• Количество выходов и тип: 8, не изолированные
• Выходное напряжение: до 45V
• Входное напряжение: 20V ~ 28V
• Функция диммирования
• Используемая ИС: LT3760

Возможные аналоги

• DC2069A: Другой оценочный комплект на базе LT3760 с аналогичными характеристиками.
• LT3761: Вариант драйвера светодиодов, поддерживающий различные конфигурации и типы нагрузки.

Используйте эту плату для быстрой и эффективной разработки светодиодных драйверов с высокой точностью и надежностью.
