DC1570A-B

DC1570A-B от Analog Devices

Общее описание

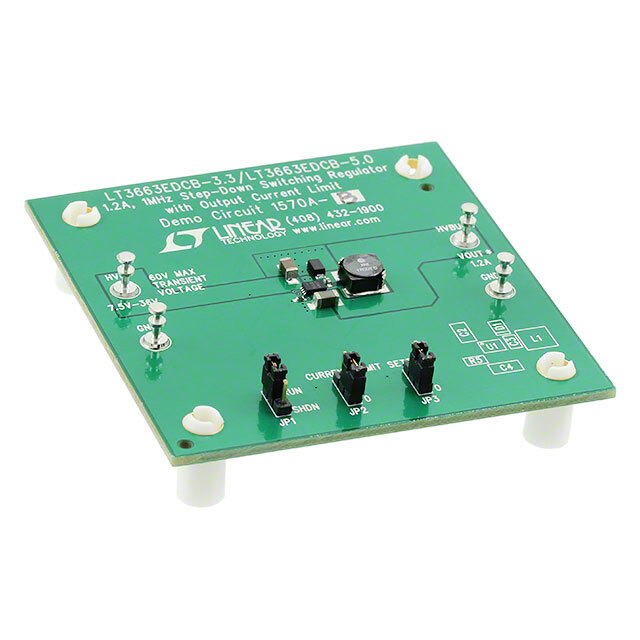

DC1570A-B — это отладочная плата (Evaluation Board) для разработчиков, предоставляемая Analog Devices. Она предназначена для оценки и тестирования возможностей стабилизатора напряжения LT3663-5, который является понижающим (Buck) DC/DC преобразователем. LT3663-5 успешно работает с широким диапазоном входного напряжения и обеспечивает стабилизированное выходное напряжение 5В с током до 1.2А.

Преимущества

• Широкий диапазон входного напряжения: поддержка от 7.5В до 36В, что делает плату универсальной для различных приложений.
• Высокое качество стабилизации: предоставляет стабильное напряжение 5В на выходе при токе до 1.2А, что идеально подходит для питания микропроцессоров и других чувствительных к питанию устройств.
• Высокая частота переключения: до 1МГц, что позволяет использовать компактные внешние компоненты.
• Полностью собранная и протестированная: позволяет сразу приступить к тестированию и интеграции в проект.

Недостатки

• Фиксированное выходное напряжение: не даёт возможности регулировать выходное напряжение, что может ограничить гибкость применения.

Типовое использование

• Питание микроконтроллеров
• Питание датчиков и аналоговых устройств
• Проекты, требующие стабилизированного питания 5В
• Быстрая оценка и тестирование DC/DC преобразователей в исследовательских и производственных средах.

Рекомендации по применению

• Обеспечьте правильное подключение входного напряжения в диапазоне от 7.5В до 36В для корректной работы стабилизатора.
• Внимательно следите за температурными условиями, чтобы избежать перегрева при максимальной нагрузке.
• Используйте дополнительные фильтрующие конденсаторы для уменьшения колебаний и шумов.

Основные технические характеристики

• Входное напряжение: от 7.5В до 36В
• Выходное напряжение: 5В
• Выходной ток: до 1.2А
• Частота переключения: 1МГц
• Регулятор: Buck (понижающий преобразователь)
• Тип платы: полностью собранная и готовая к использованию

Возможные аналоги

• DC1570A-C: версия с фиксированным выходным напряжением 3.3В.
• DC1570A-D: версия с регулируемым выходным напряжением.

Плата DC1570A-B от Analog Devices предлагает простое и эффективное решение для реализации системы стабилизации напряжения в компактных и высокопроизводительных приложениях.
