DC1565A-F

61 440,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Описание для DC1565A-F от Analog Devices

Общее описание

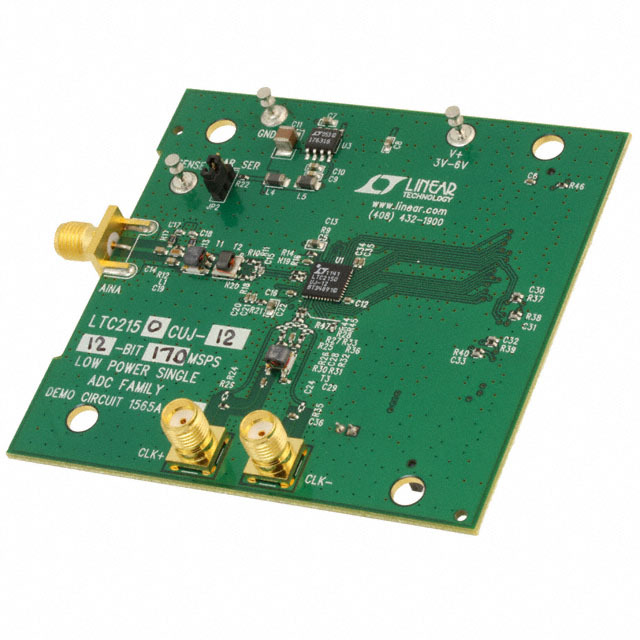

DC1565A-F — это демонстрационная плата для оценивания 12-разрядного аналого-цифрового преобразователя (ADC) LTC2150-12 от Analog Devices. Это устройство предназначено для высокоскоростного преобразования аналоговых сигналов в цифровые с частотой выборки до 170 миллионов выборок в секунду (MSPS). Плата обеспечивает легкий доступ к различным функциям и параметрам ADC, что делает её идеальным решением для тестирования и разработки высокопроизводительных аналоговых систем.

Преимущества

  • Высокая скорость: Частота выборки до 170 MSPS позволяет использовать плату в высокоскоростных приложениях.
  • Высокая точность: 12-битный ADC обеспечивает точное преобразование аналоговых сигналов в цифровые.
  • Удобство использования: Интуитивно понятная схема подключения и возможность настройки параметров через интерфейсы параллельного и последовательного доступа (SPI).

Недостатки

  • Энергопотребление: При частоте выборки 170 MSPS потребляемая мощность составляет 338 мВт, что может быть значительным для некоторых приложений.
  • Ограниченный диапазон входного сигнала: Входной диапазон составляет 1.5 В пик-пик, что может быть недостаточным для некоторых высокоамплитудных сигналов.

Типовое использование

  • Оборудование для тестирования и измерения
  • Системы радиосвязи
  • Медицинское оборудование
  • Системы обработки изображений

Рекомендации по применению

  • Используйте качественные источники питания для достижения стабильной работы.
  • При необходимости применяйте экранирование и заземление для уменьшения уровня помех и шумов.
  • Настраивайте параметры ADC через последовательные и параллельные интерфейсы для оптимальной работы в конкретных условиях.

Основные технические характеристики

  • Количество A/D преобразователей: 1
  • Разрядность: 12 бит
  • Частота выборки: до 170 MSPS
  • Интерфейс данных: параллельный, последовательный (SPI)
  • Диапазон входного сигнала: 1.5 В пик-пик
  • Потребляемая мощность (тип.): 338 мВт при 170 MSPS
  • Используемый компонент: LTC2150-12
  • Комплектация: плата

Возможные аналоги

  • AD9230: 12-битный ADC с частотой выборки 250 MSPS от Analog Devices.
  • ADS5401: 12-битный ADC с частотой выборки 800 MSPS от Texas Instruments.

Для более детальной информации и заказа компонентов обращайтесь к нашему интернет-магазину.
