DC1565A-E

55 200,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DC1565A-E от Analog Devices

Общее описание

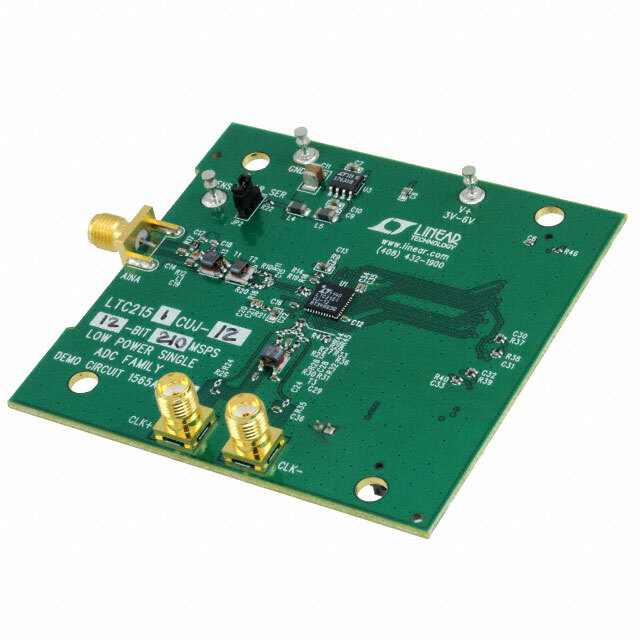

DC1565A-E — это оценочная плата для 12-битного аналого-цифрового преобразователя (АЦП) LTC2151-12 от Analog Devices. Эта плата предназначена для демонстрации возможностей высокоскоростного АЦП с частотой выборки до 210 миллионов выборок в секунду (MSPS).

Преимущества

  • Высокая скорость выборки: до 210 MSPS позволяет использовать плату для приложений, требующих быстрой обработки сигналов.
  • Высокая разрядность: 12-битная точность.
  • Компактный и удобный дизайн: подходит для использования в лабораторных условиях и при разработке прототипов.
  • Удобный интерфейс: поддержка параллельного, серийного интерфейса и SPI (Serial Peripheral Interface).
  • Широкий диапазон напряжений: входной диапазон до 1.5 Vpp.

Недостатки

  • Ограничение по входному сигналу: максимальное входное напряжение ограничено 1.5 Vpp.
  • Потребляемая мощность составляет 364 мВт, что может быть высоким значением для некоторых низкоэнергетических приложений.

Типовое использование

  • Цифровая обработка сигналов (DSP).
  • Высокоскоростные системы связи.
  • Радиолокационные и навигационные системы.
  • Измерительные приборы и системы обработки данных.
  • Медицинские диагностические устройства.

Рекомендации по применению

  • Используйте подходящие источники питания для полной работы платы.
  • Подключение платы к высокоскоростным цифровым конвертерам и другим периферийным устройствам через поддерживаемые интерфейсы.
  • Для максимальной производительности следуйте инструкциям по установке и настройке, предоставленным в документации.

Основные технические характеристики

  • Разрядность: 12 бит.
  • Частота выборки: до 210 MSPS.
  • Интерфейс данных: параллельный, серийный, SPI.
  • Диапазон входного сигнала: 1.5 Vpp.
  • Потребляемая мощность: 364 мВт при 210 MSPS.
  • Используемая микросхема: LTC2151-12.

Возможные аналоги

  • AD9230 от Analog Devices: 12-битный АЦП с частотой выборки до 250 MSPS.
  • ADS5463 от Texas Instruments: 12-битный АЦП с частотой выборки до 500 MSPS.
  • AD9434 от Analog Devices: 12-битный АЦП с частотой выборки до 500 MSPS.

Используя DC1565A-E, вы можете эффективно и быстро оценить производительность и качество работы аналого-цифрового преобразователя LTC2151-12 в различных высокоскоростных приложениях.
