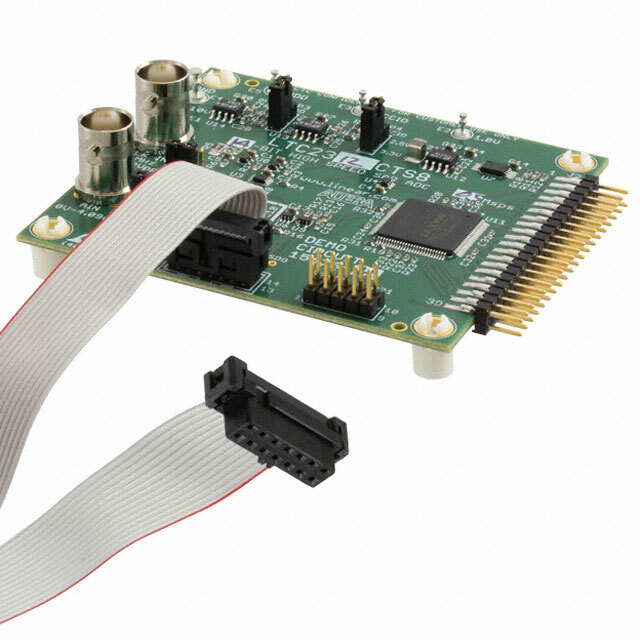

DC1563A-H

Описание для DC1563A-H от Analog Devices

Общее описание

DC1563A-H – это оценочная плата компании Analog Devices, предназначенная для оценки возможностей 14-разрядного аналого-цифрового преобразователя (АЦП) LTC2312-14. Эта плата позволяет инженерам и разработчикам быстро протестировать и интегрировать высокоэффективный АЦП в свои решения.

Преимущества

• Высокая точность: 14-разрядное разрешение обеспечивает высокую точность преобразования аналогового сигнала в цифровой.
• Высокая скорость: Скорость выборки до 500 тысяч выборок в секунду (500kSPS).
• Простота использования: Плата включает все необходимые компоненты для быстрого старта, включая интерфейс SPI.
• Энергоэффективность: Низкое энергопотребление – всего 17 мВт при полной скорости выборки.

Недостатки

• Ограниченный входной диапазон: Входной диапазон аналоговых сигналов ограничен от 0 до VREF.
• Специфический интерфейс: Требуется наличие SPI интерфейса для обмена данными с микроконтроллером или другими устройствами.

Типовое использование

• Приборы для измерений и контроля
• Цифровые осциллографы
• Медицинские приборы для диагностики и мониторинга
• Беспроводные сенсорные сети
• Высокоточные системы управления

Рекомендации по применению

• Убедитесь, что источник питания обеспечивает стабильное напряжение, необходимое для корректной работы АЦП.
• Используйте экранированные кабели и фильтрацию для минимизации шумов, особенно в чувствительных измерительных системах.
• Соблюдайте рекомендации по подключению шин SPI для обеспечения корректного и надежного обмена данными.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: До 500кSPS
• Интерфейс данных: SPI
• Входной диапазон: 0 ~ VREF
• Потребляемая мощность: 17 мВт при 500кSPS
• Используемая микросхема: LTC2312-14
• Комплектация: Плата (ы)

Возможные аналоги

• LTC2308: 12-разрядный АЦП, 500kSPS, с интерфейсом SPI от Analog Devices.
• ADS8320: 16-разрядный АЦП, 100kSPS, с интерфейсом SPI от Texas Instruments.
• MAX11100: 14-разрядный АЦП, 500kSPS, с интерфейсом SPI от Maxim Integrated.

Заключение

DC1563A-H является мощным инструментом для разработчиков, которые стремятся внедрить высокопроизводительный АЦП в свои системы. Его высокая точность и скорость, а также простота использования делают эту оценочную плату отличным выбором для широкого спектра применений, требующих точных и быстрых измерений.
