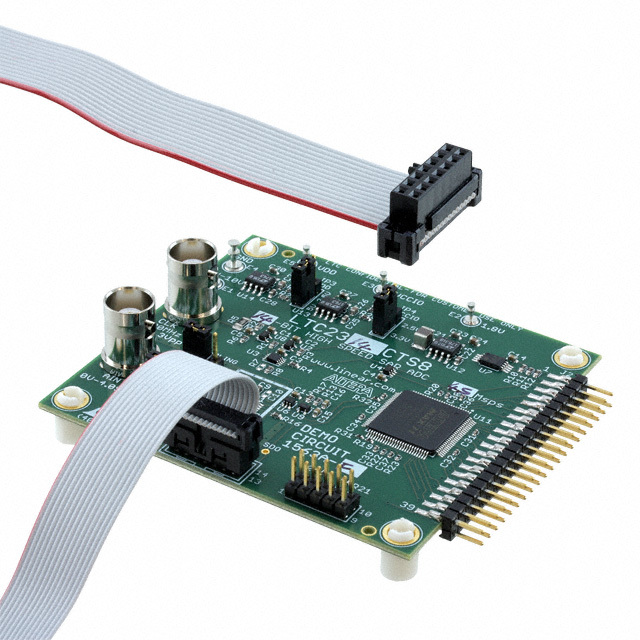

Демонстрационная плата DC1563A-F от Analog Devices

Общее описание

Демонстрационная плата DC1563A-F разработана для оценки и тестирования 14-битного аналого-цифрового преобразователя (АЦП) LTC2314-14 от Analog Devices. Она позволяет инженерам и разработчикам быстро ознакомиться с возможностями этого высококачественного АЦП, оценить его производительность в реальных условиях и интегрировать его в свои проекты.

Преимущества

• Высокая скорость: благодаря рабочей частоте 4,5 Мвыборок в секунду (MSPS), LTC2314-14 идеально подходит для приложений, требующих быстрого и точного преобразования аналоговых сигналов.
• Высокая разрешающая способность: 14-битный АЦП обеспечивает высокую точность и детализацию оцифровываемых сигналов.
• Удобный интерфейс: интерфейс SPI упрощает подключение и интеграцию в различные системы.
• Энергоэффективность: потребляемая мощность составляет всего 31 мВт при максимальной частоте выборки в 4,5 Мвыборок в секунду.

Недостатки

• Применение ограничивается в основном высокоскоростными и высокоточным измерительными системами, что может быть избыточным для более простых задач.
• Относительно высокая стоимость по сравнению с менее точными и медленными АЦП.

Типовое использование

• Системы связи: цифровая обработка сигналов, анализ спектра.
• Медицинская электроника: оборудование для ультразвуковой диагностики, ЭКГ.
• Промышленные и научные измерения: высокоскоростное оцифровывание сигналов в тестовых устройствах и диагностических инструментах.

Рекомендации по применению

1. Первичная настройка: перед началом работы убедитесь в правильном подключении всех разъемов и проверке питания, чтобы избежать повреждения компонентов.
2. Использование SPI интерфейса: интеграция с микроконтроллерами и другими устройствами через интерфейс SPI для передачи данных.
3. Питание: обеспечение стабильного питания для минимизации шума и улучшения качества преобразования.

Основные технические характеристики

• Число АЦП: 1
• Разрядность: 14 бит
• Частота выборки: до 4,5 Мвыборок в секунду (MSPS)
• Входной диапазон: 0 ~ VREF
• Интерфейс данных: SPI
• Типичная потребляемая мощность: 31 мВт при 4,5 MSPS
• Комплектация: плата
• Используемый ИС/Деталь: LTC2314-14

Возможные аналоги

Для случаев, когда требуется аналогичная функциональность с некоторыми изменениями, можно рассмотреть следующие компоненты:

• LTC2311-14: 14-битный АЦП с частотой выборки до 5 MSPS.
• LTC2320-14: 14-битный АЦП с многоканальным входом и частотой выборки до 2 MSPS.
• AD7476A: 12-битный АЦП от Analog Devices с частотой выборки до 1 MSPS, имеет более низкую разрядность и частоту выборки, но является более экономичным решением.

Демонстрационная плата DC1563A-F является отличным инструментом для разработки и тестирования высокоточных и высокоскоростных приложений с использованием АЦП LTC2314-14. Она поможет интегрировать этот мощный АЦП в Ваши проекты с минимальными усилиями!
