DC1562B-I

DC1562B-I от Analog Devices

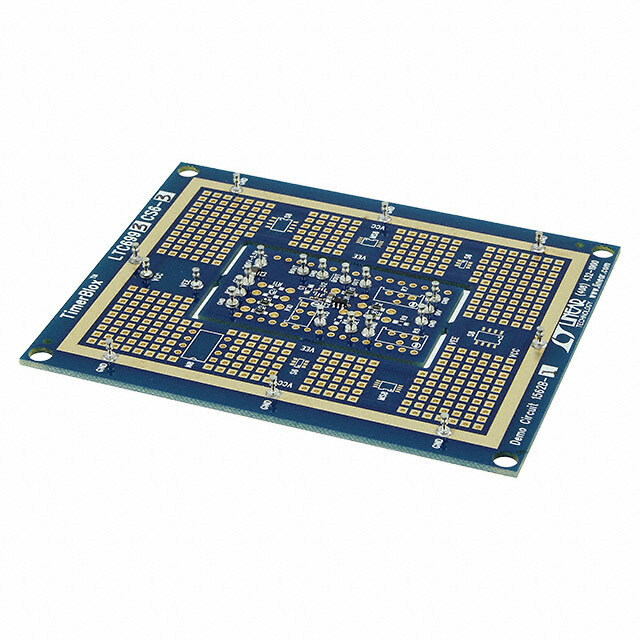

Общее описание: DC1562B-I - это оценочная плата от компании Analog Devices, предназначенная для демонстрации и тестирования возможностей микросхемы LTC6993-3, использующейся в качестве моновибратора с одним стабильным состоянием. Плата предназначена для оценки временных характеристик микросхемы и удобна для использования в качестве прототипа при разработке различных временных схем и систем.

Преимущества:

• Удобство использования: проста в подключении и настройке, идеально подходит для быстрого тестирования и прототипирования.
• Высокая точность: обеспечивает высокую стабильность временных параметров.
• Широкий диапазон рабочих параметров: поддерживает широкий диапазон входных напряжений и временных задержек.
• Компактные размеры: удобна для интеграции в малогабаритные устройства и системы.

Недостатки:

• Ограниченная функциональность: сконцентрирована на оценке специфического микросхемного решения.
• Потребность в дополнительном оборудовании: для полного анализа может потребоваться осциллограф и другое тестовое оборудование.

Типовое использование:

• Стабильность тайминга: используется для создания стабильных временных задержек в электронных системах.
• Промышленные приложения: может быть применена в промышленных системах автоматизации и контроля.
• Образовательные цели: отлично подходит для использования в образовательных учреждениях для обучения основам проектирования временных схем.

Рекомендации по применению:

• Тщательно проверяйте соединения при монтаже: убедитесь, что все компоненты правильно подключены.
• Используйте подходящие инструменты для тестирования: воспользуйтесь осциллографом для анализа временных характеристик.
• Следите за напряжением питания: обеспечьте стабильное питание для надежной работы платы.

Основные технические характеристики:

• Напряжение питания: 2.25V до 5.5V
• Максимальный выходной ток: до 20mA
• Диапазон рабочих температур: -40°C до +85°C
• Временной диапазон: от 1µs до 33.6s
• Тип триггера: по падающему фронту, невозобновляемый

Возможные аналоги:

• DC1562A-I: другое типовое решение для оценки таймерных микросхем.
• DC2136A-B: оценочная плата для изучения возможностей LTC6994, применяющейся в других временных схемах.
• DC2213A: оценочная плата для LTC6995, предназначенная для генерации стабильных сигналов.

Используя DC1562B-I, вы получаете надежный инструмент для быстрого и эффективного создания временных схем и детального анализа характеристик микросхемы LTC6993-3.
