DC1559A

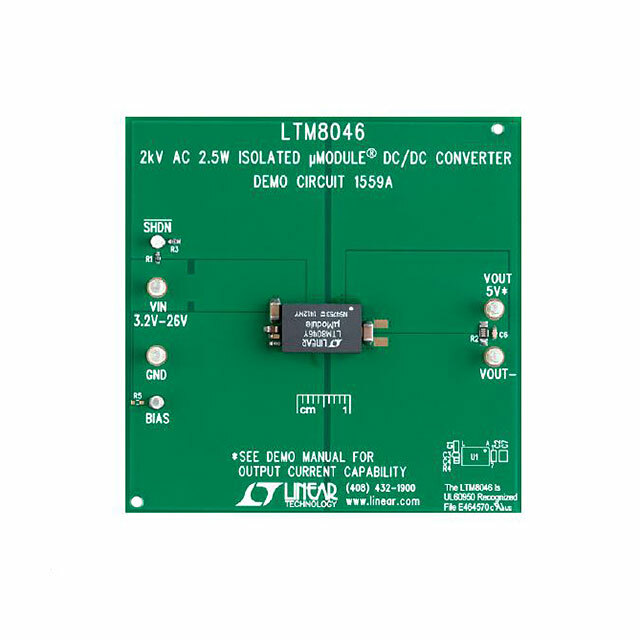

Демонстрационная плата DC1559A от Analog Devices

Общее описание

Демонстрационная плата DC1559A компании Analog Devices представляет собой полностью укомплектованную плату, предназначенную для демонстрации возможностей микромодуля LTM8046. LTM8046 — это высокопроизводительный DC/DC преобразователь с изолированным выходом, что делает его идеальным для применения в случаях, требующих электрической изоляции.

Преимущества

• Изолированный выход: Обеспечивает электрическую изоляцию между входной и выходной цепями.
• Широкий диапазон входного напряжения: Плата может работать при входном напряжении от 3,2В до 26В.
• Высокая надежность и стабильность: Благодаря использованию микромодуля LTM8046, демонстрационная плата обладает высокой надежностью и стабильностью выходных параметров.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 550 мА, что может быть недостаточно для некоторых приложений с высокими токовыми требованиями.

Типовое использование

• Изолированные источники питания: Подходит для создания изолированных источников питания в системах с высокими требованиями к электроизоляции.
• Промышленные и медицинские устройства: Используется в оборудовании, требующем надежных и изолированных источников питания.
• Системы автоматизации и управления: Применяется в автоматизированных системах, где важна изоляция для защиты электронных компонентов.

Рекомендации по применению

• Обеспечьте соответствие входного напряжения рекомендованным спецификациям (3,2В - 26В).
• При проектировании системы убедитесь, что выходной ток не превышает 550 мА.
• Используйте соответствующие фильтры и экраны, чтобы минимизировать электромагнитные помехи (EMI).

Основные технические характеристики

• Выходное напряжение: 5В
• Максимальный выходной ток: 550 мА
• Входное напряжение: 3,2В - 26В
• Тип платы: Полностью укомплектованная
• Используемый IC/Компонент: LTM8046

Возможные аналоги

• DC1609A: Демонстрационная плата для LTM8047 с аналогичной функцией изолированного преобразования.
• DC2027A: Демонстрационная плата для LTM8063, подходящая для применений с низким входным напряжением.

Заключение

Демонстрационная плата DC1559A от Analog Devices — это отличное решение для разработчиков, которые нуждаются в надежном и изолированном DC/DC преобразователе. Она позволяет быстро оценить возможности и характеристики микромодуля LTM8046, обеспечивая простоту использования и высокую производительность.
