DC1551A

DC1551A от Analog Devices

Общее Описание

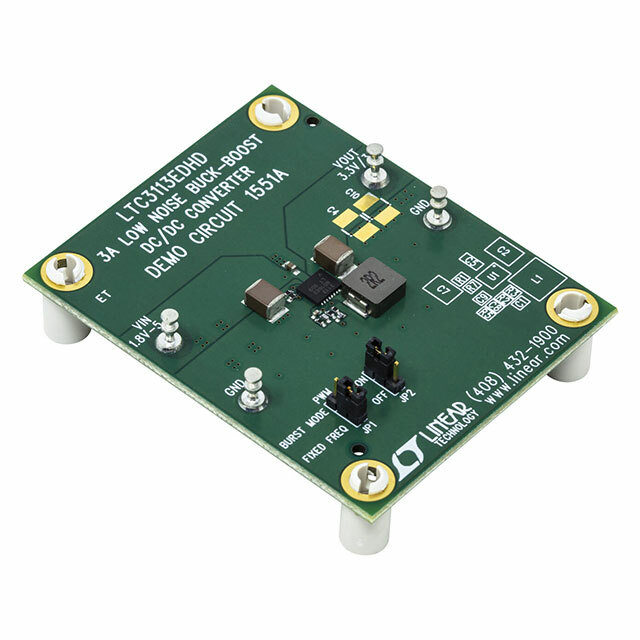

DC1551A — это отладочная плата для демонстрации возможностей LTC3113, высокоэффективного синхронного понижающе-повышающего преобразователя постоянного тока. Этот модуль обеспечивает стабильное выходное напряжение в широком диапазоне входных напряжений и идеально подходит для питания сложных электронных систем.

Преимущества

• Широкий входной диапазон: 1.8V ~ 5.5V.
• Высокая текущая эффективность: обеспечивает до 3А выходного тока.
• Регулируемая частота переключения: от 300кГц до 2МГц, что позволяет оптимизировать эффективность и размер фильтрующих компонентов.
• Компактное решение: полный набор компонентов уже установлен, что упрощает процесс разработки.

Недостатки

• Не подходит для высоковольтных приложений: входное напряжение до 5.5V ограничивает использование.
• Требует грамотного теплового управления: при работе с высокими токами может потребоваться дополнительное охлаждение.

Типовое Использование

• Портативные электронные устройства
• Системы с ограниченным источником питания
• Промышленная автоматизация
• Питание микроконтроллеров и периферийных устройств

Рекомендации по Применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона.
• Устанавливайте плату на хорошо вентиляционное место, чтобы избежать перегрева.
• Используйте соответствующие конденсаторы и другие пассивные компоненты, чтобы минимизировать шум и улучшить стабильность.

Основные Технические Характеристики

• Тип: Плата для отладки
• Входное Напряжение: 1.8V ~ 5.5V
• Выходное Напряжение: 3.3V
• Выходной Ток: до 3A
• Частота Переключения: 300кГц ~ 2МГц
• Топология Регулятора: Понижающе-повышающий преобразователь (Buck-Boost)
• Комплектация: Заводская осуществляется полностью укомплектованной платой

Возможные Аналоги

• DC1646A: Отладочная плата для LTC3115 с более широким входным диапазоном до 40В и выходной способностью до 1А.
• DC1933A: Отладочная плата для LTC3130, обеспечивает выходной ток до 1А при более низких входных напряжениях до 4В.

Используя отладочную плату DC1551A, вы можете быстро и легко протестировать и интегрировать высокоэффективный синхронный понижающе-повышающий преобразователь LTC3113 в ваши проекты.
