DC1533A

DC1533A от Analog Devices

Общее описание

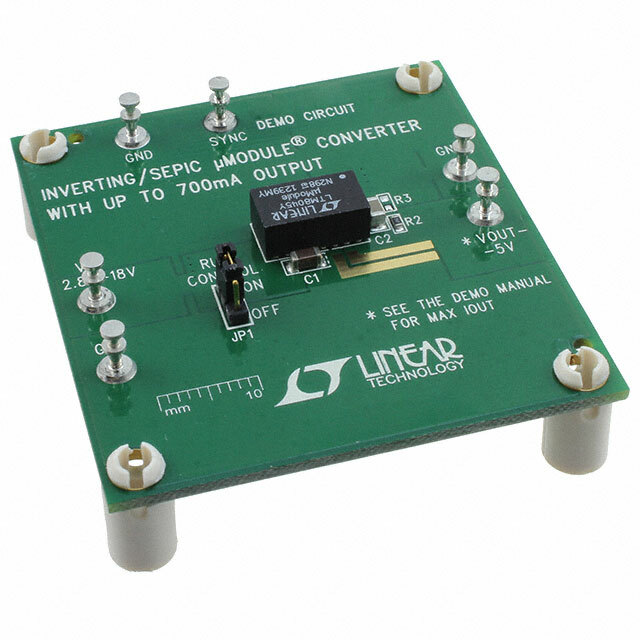

DC1533A — это оценочная плата для микромодуля (µModule) LTM8045 от компании Analog Devices. LTM8045 представляет собой DC/DC-преобразователь, который выполняет функцию инвертирования напряжения. Данная плата разработана для демонстрации возможностей и оценки характеристик LTM8045 в приложениях, требующих инверсии напряжения.

Преимущества

• Компактность: Использование микромодуля LTM8045 позволяет значительно сократить габариты конечного устройства.
• Высокая эффективность: Обеспечивает высокий КПД преобразования за счет оптимизированной архитектуры.
• Широкий диапазон входных напряжений: Поддержка входного напряжения от 2.8V до 18V подходит для различных источников питания.
• Легкость в использовании: Полностью укомплектованная и готовая к работе плата, что упрощает процесс тестирования и оценки.

Недостатки

• Ограничение по максимальному выходному току: Максимальный выходной ток ограничен 700mA, что может быть недостаточно для некоторых приложений.

Типовое использование

• Инвертирующие преобразователи напряжения
• Промышленные и медицинские системы
• Портативные приборы
• Прецизионные измерительные системы

Рекомендации по применению

• Охлаждение: При высоких токовых нагрузках рекомендуется обеспечить адекватное охлаждение для поддержания стабильной работы.
• Фильтрация: Для минимизации пульсаций и электромагнитных помех рекомендуется использовать соответствующие фильтры на входе и выходе.

Основные технические характеристики

• Входное напряжение: 2.8V ~ 18V
• Выходное напряжение: -4.83V ~ -5.19V
• Выходной ток: 700mA
• Топология регулятора: Инвертирующий
• Частота переключения: 700kHz
• Комплектация: Полностью смонтированная плата

Возможные аналоги

• LTM8027 — аналогичный микромодуль DC/DC-преобразователя с другой топологией.
• LTM8042 — аналогичная серия микромодулей в инвертирующей конфигурации.

Используя DC1533A с микромодулем LTM8045, вы сможете легко и быстро оценить возможности данного решения и встроить его в свои проекты, требующие инвертирования напряжения.
