DC1532A-K

DC1532A-K от Analog Devices

Общее описание

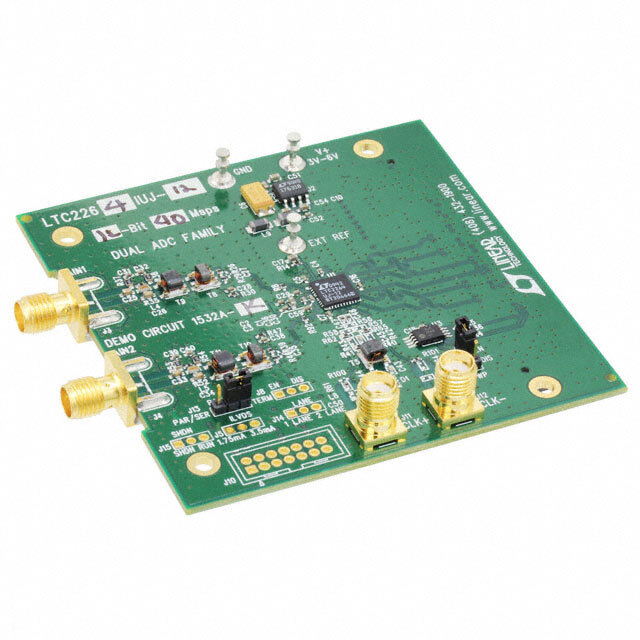

DC1532A-K — это демонстрационная плата для оценки и тестирования аналого-цифрового преобразователя (АЦП) LTC2264-12 от компании Analog Devices. Плата позволяет разработчикам и инженерам провести детальное тестирование и исследование характеристик АЦП, обеспечивая удобную платформу для быстрого прототипирования и анализа.

Преимущества

• Высокое разрешение: 12-битный АЦП обеспечивает высокую точность преобразования.
• Высокая скорость: Рабочая частота до 40 мегасемплов в секунду (MSPS).
• Удобная интеграция: Встроенные разъемы для легкого подключения и тестирования.
• Компактность: Плата имеет компактный размер и может быть легко интегрирована в различные стенды и тестовые системы.

Недостатки

• Ограниченный входной диапазон: Входной диапазон сигнала составляет от 1 до 2 В пик-пик, что может ограничивать применение в некоторых областях.
• Энергопотребление: Потребляемая мощность составляет 144мВт при максимальной частоте 40MSPS, что может быть высоким для некоторых низкопотребляющих применений.

Типовое использование

• Исследования и разработки: Используется в лабораториях для оценки характеристик АЦП.
• Образовательные цели: Отлично подходит для учебных заведений, занимающихся обучением по электронике и электротехнике.
• Прототипирование: Полезна для быстрого создания прототипов электроники, требующей высокоскоростного АЦП.

Рекомендации по применению

• Убедитесь в правильном подключении всех разъемов и источников питания перед началом работы.
• Используйте рекомендованные схемы подключения для обеспечения максимальной производительности.
• Выполняйте тестирование при различных рабочих частотах для полного анализа характеристик.

Основные технические характеристики

• Разрядность АЦП: 12 бит
• Частота дискретизации: до 40MSPS
• Интерфейс данных: Серийный LVDS
• Входной диапазон: 1 ~ 2 В пик-пик
• Потребляемая мощность: 144 мВт при 40MSPS
• Используемый микросхемный компонент: LTC2264-12
• Содержимое комплекта: Плата(ы)

Возможные аналоги

• DC1532A-B: Демонстрационная плата для LTC2265-12 — 12-битный АЦП с частотой дискретизации до 65MSPS.
• DC1532A-C: Демонстрационная плата для LTC2266-12 — 12-битный АЦП с частотой дискретизации до 80MSPS.

Использование DC1532A-K позволяет инженерам и разработчикам быстро и качественно оценить возможности и характеристики АЦП LTC2264-12, а также значительно сократить время на тестирование и прототипирование своих проектов.
