DC1532A-I

DC1532A-I от Analog Devices

Общее описание

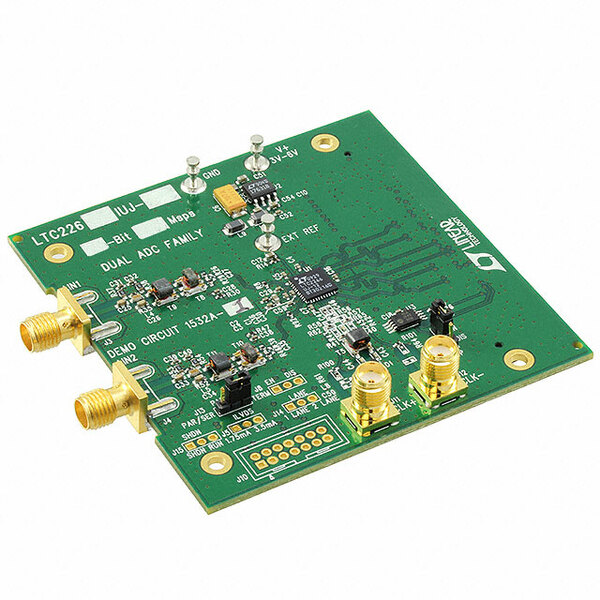

DC1532A-I - это демонстрационная плата для оценки работы высокоскоростного аналогово-цифрового преобразователя (АЦП) LTC2266-12 от компании Analog Devices. LTC2266-12 представляет собой двухканальный 12-битный АЦП с частотой дискретизации до 80 мегасэмплов в секунду (MSPS) и низким энергопотреблением. Эта плата упрощает процесс оценки и разработки на базе данного АЦП, предоставляя удобную платформу для тестирования.

Преимущества

• Высокая скорость: Частота дискретизации до 80 MSPS позволяет использовать данную плату в широком диапазоне приложений с высокими требованиями к скорости обработки данных.
• Простота использования: Плата поставляется с полным набором необходимых компонентов и интерфейсов для быстрой настройки и начала работы.
• Низкое энергопотребление: LTC2266-12 потребляет всего 225 мВт при 80 MSPS, что делает его подходящим для энергоэффективных приложений.

Недостатки

• Ограниченное разрешение: 12-битное разрешение может быть недостаточно для некоторых приложений, требующих более высокой точности.
• Требует дополнительных приборов: Для полной оценки работы АЦП могут потребоваться дополнительные инструменты, такие как генератор сигналов и осциллограф.

Типовое использование

• Обработка сигналов: Цифровая обработка сигналов в телекоммуникациях и радиосистемах.
• Измерительные приборы: Применение в спектроанализаторах, осциллографах и других высокоскоростных измерительных приборах.
• Системы видеонаблюдения: В системах видеонаблюдения и преобразования видеосигналов.

Рекомендации по применению

• Питание: Убедитесь, что плата получает стабильное питание в пределах рекомендуемого диапазона.
• Соединение: Используйте экранированные кабели для минимизации электромагнитных помех при подключении платы к другим устройствам.
• Охлаждение: При высоких нагрузках обеспечьте необходимое охлаждение платы для предотвращения перегрева.

Основные технические характеристики

• Разрядность АЦП: 12 бит
• Частота дискретизации: до 80 MSPS
• Интерфейс данных: Serial LVDS
• Диапазон входного сигнала: 1 ~ 2 Vpp
• Энергопотребление: 225 мВт при 80 MSPS

Возможные аналоги

• DC1532A-H: Похожие характеристики, но предназначен для других моделей АЦП.
• DC1563A-A: Поддерживает более высокую частоту дискретизации до 125 MSPS и 14-битное разрешение.

DC1532A-I от Analog Devices предоставляется с полным набором документов и технической поддержки для облегчения процесса оценки и разработки на базе высокоскоростного АЦП LTC2266-12.
