DC1514A

Описание для DC1514A от Analog Devices

Общее описание

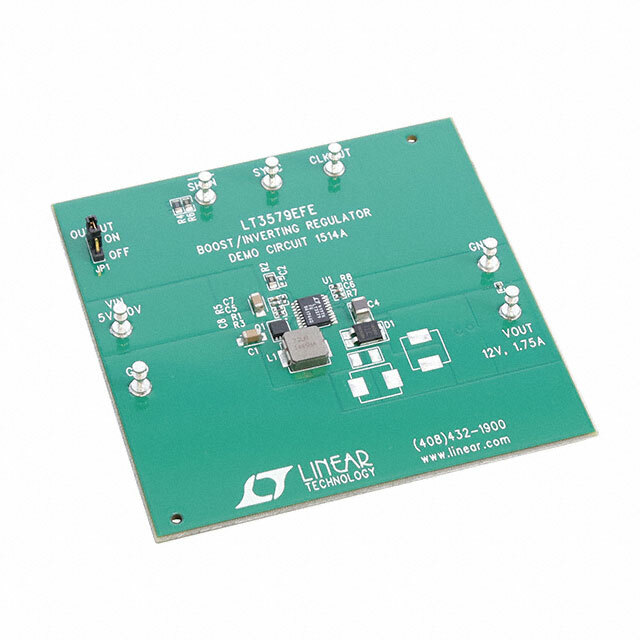

Демоплата DC1514A представляет собой готовую к использованию оценочную плату, предназначенную для выполнения функций DC/DC-преобразователя с возможностью повышения напряжения (Boost). Эта плата разработана компанией Analog Devices и включает в себя регулируемый импульсный контроллер LT3579, который позволяет достигать высокоэффективного преобразования напряжения в компактных приложениях.

Преимущества

• Высокая эффективность: Использование LT3579 обеспечивает высокую эффективность преобразования, что позволяет минимизировать тепловые потери и улучшить общую производительность.
• Простота использования: Готовое к работе решение позволяет инженерам быстро оценить работу компонента и его применение в собственных разработках.
• Компактные размеры: Миниатюрная плата делает её удобной для использования в различных прототипах и модернизации существующих систем.

Недостатки

• Ограниченный диапазон входного напряжения: от 5В до 10В.
• Может потребоваться дополнительное охлаждение при работе с повышенными нагрузками.

Типовое использование

• Прототипирование и разработка: Отличный инструмент для инженеров, работающих над проектами, требующими повышения напряжения.
• Обучение: Полезна для учебных целей в области электроники, так как дает представление о работе и настройке DC/DC-преобразователей.
• Индустриальные применения: Может быть использована в промышленной электронике для создания высокоэффективных источников питания.

Рекомендации по применению

• Подключите входное напряжение в пределах от 5В до 10В.
• Убедитесь, что выходные параметры удовлетворяют требованиям вашего проекта.
• Следите за температуой работы преобразователя; используйте дополнительные радиаторы, если это необходимо.

Основные технические характеристики

• Назначение: DC/DC-преобразователь, повышение напряжения (Boost)
• Количество выходов: 1, не изолированный
• Выходное напряжение: 12В
• Выходной ток: До 1.75А
• Входное напряжение: От 5В до 10В
• Топология регулятора: Boost
• Частота переключения: 1МГц
• Тип платы: Полностью собрано
• Содержимое комплекта: Демоплата
• Используемая микросхема: LT3579

Возможные аналоги

• DC1514B: Оценочная плата с аналогичными характеристиками, но с расширенным функционалом.
• LT3480: Другой импульсный контроллер от Analog Devices с похожими возможностями.

Эта информация должна помочь вам понять, как использовать демоплату DC1514A в ваших проектах и как она может вписаться в ваши требования.
