DC1500A-B

DC1500A-B от Analog Devices

Категория: Отладочные наборы и платы для АЦП

Общее описание:

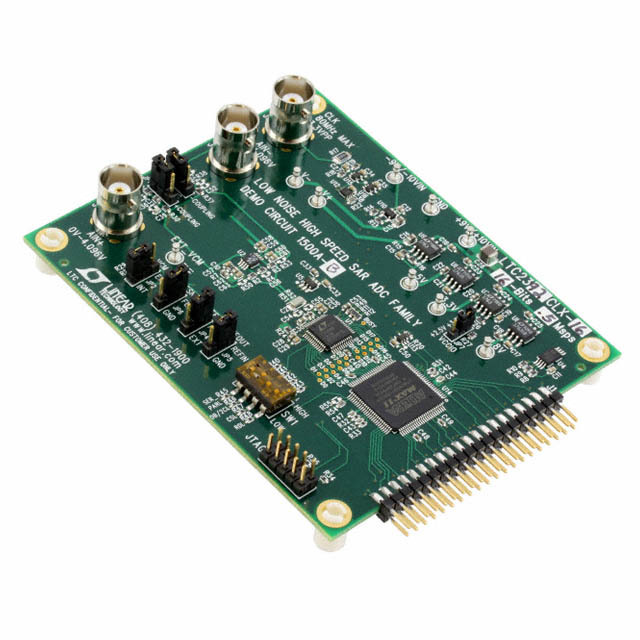

DC1500A-B — это отладочная плата для высокопроизводительного 16-разрядного аналого-цифрового преобразователя (АЦП) LTC2392-16 от Analog Devices. Данная плата предназначена для оценки возможностей и характеристик АЦП, что делает её идеальным инструментом для разработчиков систем сбора данных и других высокоточных приложений.

Преимущества:

• Высокая разрядность: 16 бит обеспечивает высокую точность и разрешение сигнала.
• Быстрая скорость оцифровки: До 500k выборок в секунду, что позволяет использовать плату в приложениях, требующих высокой производительности.
• Широкий диапазон входных напряжений: ±4.096В, обеспечивающий универсальность в выборе источников сигнала.
• Эффективность энергопотребления: Всего 110 мВт при 500k выборах в секунду, что способствует снижению тепловой нагрузки и увеличению срока службы компонентов.

Недостатки:

• Специализированное применение: Подходит только для работы с АЦП LTC2392-16, что ограничивает универсальность.
• Концентрация на высокопроизводительных приложениях: Не предназначено для простых или низкопроизводительных задач.

Типовое использование:

• Системы сбора данных: Промышленное измерение и контроль, научные исследования.
• Медицинские устройства: Выделенные каналы измерений для биомедицинских сигналов.
• Анализ сигналов: Радиочастотные и радиолокационные системы, аудиосистемы высокого разрешения.

Рекомендации по применению:

Используйте DC1500A-B в лабораторных условиях или в процессе разработки и тестирования прототипов для всесторонней оценки характеристик АЦП LTC2392-16. Для оптимальной работы важно обеспечить стабильное питание и правильный сигнал на входе АЦП.

Основные технические характеристики:

• Разрядность: 16 бит
• Скорость оцифровки: до 500k выборок/сек
• Интерфейс передачи данных: Серийный, параллельный
• Диапазон входных напряжений: ±4.096В
• Потребляемая мощность: 110 мВт при 500kSPS
• Используемые ИС: LTC2392-16
• Входящие в комплект поставки элементы: Плата(ы)

Возможные аналоги:

• DC890B: Плата управления подсоединяемая ко многим аналоговым и цифровым отладочным платам от Analog Devices.
• DC890B-A: Версия платы управления, совместимая с различными АЦП от Analog Devices.
