DC1499A от Analog Devices

Общее описание

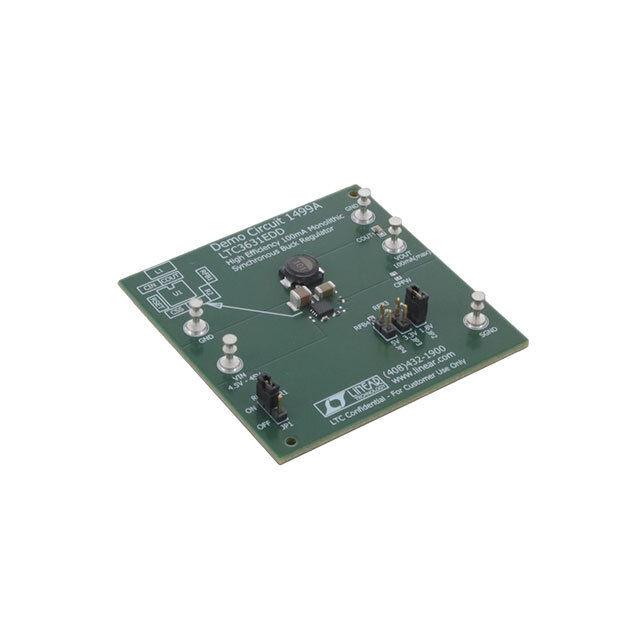

DC1499A – это демонстрационная плата для оцениваемого DC/DC понижающего регулятора LTC3631, производства Analog Devices. Эта плата разработана для демонстрации возможностей и работы микросхемы LTC3631, которая обеспечивает понижение входного напряжения до стабильного выходного напряжения. LTC3631 поддерживает входное напряжение от 4.5 В до 45 В и может генерировать выходное напряжение до 5 В с током до 100 мА.

Преимущества

• Широкий диапазон входного напряжения: Подходит для различных приложений, требующих высокого или низкого входного напряжения.
• Высокая эффективность: Благодарям уникальному дизайну и использованию микросхемы LTC3631.
• Компактный размер: Обеспечивает легкость интеграции в системы с ограниченным пространством.
• Низкие потери энергии: Обеспечивают надежную работу при минимальных потерях.

Недостатки

• Ограничение по току: Максимальный выходной ток составляет 100 мА.
• Фиксированное выходное напряжение: Могут возникнуть ограничения при требовании нестандартного выходного напряжения.

Типовое использование

• Промышленные контроллеры и автоматизация
• Портативные приборы, работающие от аккумуляторов
• Системы с высоким входным напряжением
• ИБП и другие системы с резервными источниками питания

Основные технические характеристики

• Входное напряжение: от 4.5 В до 45 В
• Выходное напряжение: 5 В
• Выходной ток: до 100 мА
• Регулирующая топология: Понижающий (Buck)
• Частота переключения: 350 кГц
• Тип платы: Полностью собранная и протестированная
• Содержимое комплекта: Демонстрационная плата

Рекомендации по применению

• Проверяйте входное напряжение, чтобы оно находилось в диапазоне от 4.5 В до 45 В для надежной работы платы.
• Убедитесь, что нагрузка не превышает максимальный выходной ток в 100 мА.
• Плата подойдет для прототипирования и тестирования различных систем с использованием LTC3631, прежде чем переходить к интеграции в конечный продукт.

Возможные аналоги

• DC1651A-A – демонстрационная плата для LTC3623, понижающий регулятор.
• DC2132A – демонстрационная плата для LT8611, понижающий регулятор.
• DC2077A – демонстрационная плата для LTC3895, понижающий регулятор.
