DC1498A от Analog Devices

Общее описание

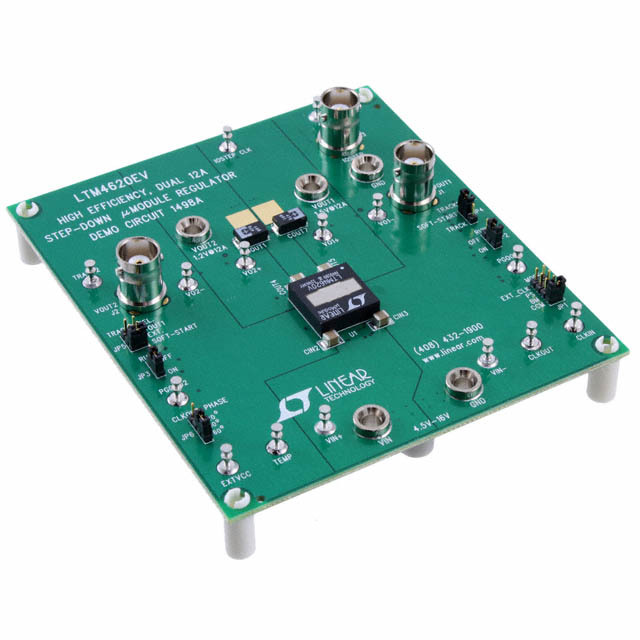

DC1498A – это демонстрационная плата от Analog Devices, предназначенная для оценки возможностей и характеристик микромодуля (µModule) LTM4620. Этот модуль является компактным, высокоинтегрированным DC/DC преобразователем с двумя выходами. Плата позволяет легко и быстро оценить производительность, конфигурацию и оптимизацию устройства в различных применениях.

Преимущества

• Высокая интеграция: Включает в себя все необходимые компоненты для работы DC/DC преобразователя.
• Два независимых выхода: Возможность одновременной работы с двумя различными выходными напряжениями.
• Компактный размер: Упрощает разработку и уменьшает занимаемое пространство на печатной плате.
• Высокая эффективность: Минимизирует потери энергии и улучшает тепловую производительность.
• Простота использования: Готовая к использованию плата с удобной конфигурацией выводов и подключений.

Недостатки

• Ограничение по мощности: Максимальный выходной ток ограничен 13А для каждого канала.
• Стоимость: Возможна высокая стоимость по сравнению с менее интегрированными решениями.

Типовое использование

• Полупроводниковые системы питания для высокопроизводительных процессоров и FPGA.
• Промышленные и телекоммуникационные системы.
• Оборудование для автоматизации и управления.
• Медицинская техника и системы измерения, требующие стабильного питания.

Рекомендации по применению

• Следует внимательно подбирать компоненты для внешней конфигурации, такие как конденсаторы и индуктивности, чтобы соответствовать требованиям по стабилизации и фильтрации.
• Обеспечить адекватное охлаждение и вентиляцию для поддержания оптимального температурного режима.
• Использовать осциллограф для мониторинга выходных параметров и корректировки конфигурации.

Основные технические характеристики

• Входное напряжение: от 4.5V до 16V
• Выходное напряжение: 1.2V, 1.5V
• Выходной ток: 13A для каждого выхода
• Частота переключения: 600kHz
• Тип регулятора: Buck (понижающий преобразователь)
• Плата: Полностью собранная и готовая к использованию
• Используемый IC: LTM4620

Возможные аналоги

• DC2416A: Плата для оценки LTM4664, двухканального понижающего µModule преобразователя.
• DC2079A: Демонстрационная плата для LTM4636, высокоэффективного понижающего регулятора на 40А.
• DC1633A: Плата для LTM4630, 18A понижающего µModule регулятора с двумя выходами.

Эта демонстрационная плата поможет инженерам и разработчикам оценить широкие возможности и эффективность µModule решения от Analog Devices в различных приложениях.
